制御DC/DC 変換器 DCM®

絶縁産業用高入力電圧

製品ファミリー

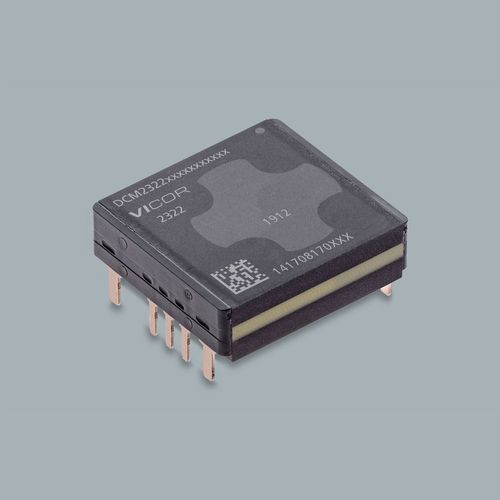

DCM® DC-DCコンバータモジュール（2322 ChiPパッケージ）。

概要
絶縁型でレギュレートされたDC-DCコンバータ。ZVS高周波（MHz）スイッチングに最適化。SELV（安全非常低電圧）設計。広い入力電圧範囲。高出力用途向けに最大8台までのアレイ運用に最適化されています。

主要製品情報

• 型番：DCM2322T50T3160T60
• 入力電圧（定格）：30 V
• 出力電圧（定格）：28 V
• 出力電力：60 W
• パッケージ：2322 ChiP スルーホール（寸法：0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm）
• 取付方式：スルーホール
• 製品グレードオプション：T = -40°C～125°C、M = -55°C～125°C
• リードタイム：40週間
• 最小発注数量：25

価格区分（MSRP）

• 25+ : $116.49
• 100+ : $109.26

参照資料およびドキュメント
データシート、アプリケーションノート（AN:029 Single DCM as an Isolated, Regulated DC-DC Converter; AN:030 Parallel DCMs; AN:031 Through-Hole ChiP Package Soldering Guidelines; AN:035 Achieving High-Accuracy Voltage (or Current) Regulation with the DCM™ Up to ±1% Regulation; AN:039 Thermal Management for VIA™ and ChiP™ Modules）、ユーザーガイド（Evaluation Board Users Guide）、DCM設計ガイド、安全承認・適合書類、機械図面、3Dモデル、計算ツール（Trim Calculator、Thermal Calculator）等。

製品特徴

• 絶縁型のレギュレートDC-DCコンバータ
• SELV（Safety Extra Low Voltage）
• ZVS高周波（MHz）スイッチング
• 広い入力電圧範囲
• 最大8台までのアレイ運用に最適化

関連ハードウェア
評価ボードあり：DCM2322E50T3160T60（評価ボード用ユーザーガイドあり）。

技術仕様

• 型番：DCM2322T50T3160T60
• 入力（典型 / 定格）：30 V
• 出力（定格）：28 V
• 出力電力：60 W
• パッケージ：2322 ChiP スルーホール
• パッケージ寸法：0.978 x 0.898 x 0.284 in（24.84 x 22.8 x 7.21 mm）
• 取付：スルーホール
• 製品グレード：T = -40°C～125°C（オプション）、M = -55°C～125°C（オプション）
• リードタイム：40週間
• 最小発注数量：25
• MSRP価格：25+ = $116.49 ; 100+ = $109.26
