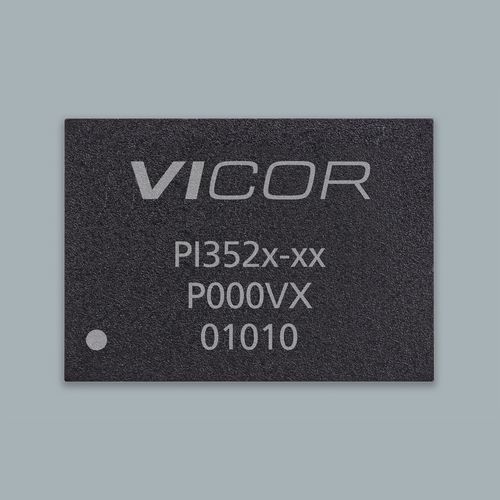

制御DC/DC 変換器 ZVS

非絶縁SIP電気通信設備用

製品概要

• ファミリー：ZVS バックレギュレータ（PI352x ファミリー）
• 型番：PI3526-00-LGIZ
• パッケージ：10 × 14 LGA-SIP
• 典型用途：広入力電圧システム向けの高効率DC-DC降圧制御（通信、データ通信、コンピューティング、高密度電源変換）

主な特長

• 入力範囲：48 Vin（36–60 V）および30–60 Vバリアント
• 広い出力電圧範囲：2.2–14 V
• ピーク効率：48 Vinで>96%
• 軽負荷〜フル負荷での高効率、非常に高速な過渡応答
• HV ZVS-Buckトポロジーによる高効率化
• 周波数同期対応
• ユーザー調整可能なソフトスタートおよびトラッキング
• 並列動作、シングルワイヤ電流共有、2相インタリーブ対応
• CV（定電圧）/CC（定電流）動作、内部CC誤差増幅器および基準内蔵
• 保護機能：OVLO/UVLO、OVP、OTP
• 内部補償により外付け部品が少なくて済む

主要データと販売情報
型番：PI3526-00-LGIZ
製品ファミリー：ZVS バックレギュレータ（PI352x ファミリー）
入力電圧（ページ例示値）：48V
出力電圧（ページ例示値）：12V（調整可能 2.2–14 V）
最大出力電流（Iout Max）：18 A
パッケージ / 寸法：10 × 14 LGA-SIP — 14.0 × 10.0 × 2.56 mm
温度グレード：LGIZ：-40°C、LGMZ：-55°C
リードタイム：28 週間
最小発注数量：1

価格（MSRP）
数量 | MSRP (USD)
1+ | $25.26
10+ | $20.07
25+ | $18.31
100+ | $17.18

参照ドキュメント（タイトルのみ）

• データシート: ds_PI352x-00.pdf (PDF)
• ユーザーガイド: ug_PI352x-0x_EvalBrd.pdf (PDF)
• ホワイトペーパー: wp_PI33XX_ZVS.pdf (PDF)

技術仕様

• トポロジー：HV ZVS-Buck（Zero-Voltage Switching Buck）
• 入力電圧例：36–60 V および 30–60 V バリアント
• 出力電圧：調整可能 2.2–14 V
• ピーク効率：48 Vinで>96%
• 並列化、シングルワイヤ電流共有、2相インタリーブ対応
• 周波数同期対応
• ユーザー調整可能なソフトスタートおよびトラッキング
• 内部補償：外付け部品が少ない
• 保護：OVLO/UVLO、OVP、OTP
• パッケージプラットフォーム：10 × 10 × 2.6 mm および 10 × 14 × 2.6 mm LGA-SiP
• 典型的な機械的フットプリント：14.0 × 10.0 × 2.56 mm
• 典型用途：高密度電源変換、通信/データ通信、コンピューティング
