制御DC/DC 変換器 ZVS

非絶縁SIP高入力電圧

概要

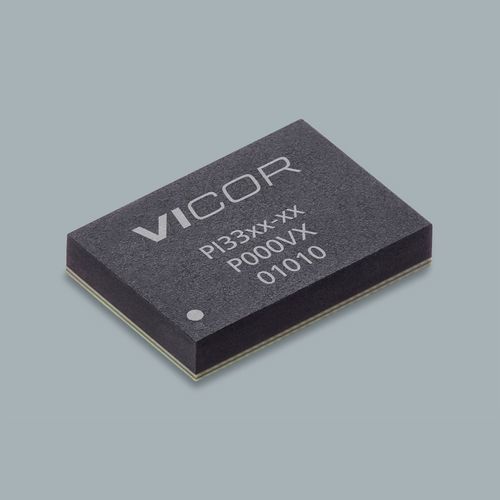

PI3302-00-LGIZ は Vicor の ZVS バックレギュレータ製品ファミリの一員です。コンパクトな 10 x 14 LGA-SIP パッケージで供給され、広い入力・出力レンジに対応する高効率バック制御を目的として設計されています。DC-DC レギュレート変換アプリケーションに適しています。

要約

• 入力電圧: 24 V（デバイスバリアントおよびファミリは広い入力範囲をサポート）
• 出力電圧: 5 V
• 最大出力電流: 10 A
• パッケージ / 形式: 10 x 14 LGA-SIP（14.0 x 10.0 x 2.56 mm）

主な特長

• 広い動作範囲
• 12 Vin 最適化（8–18 V）および Wide Vin（8–36 V）
• 広い Vout（1–16 V）
• 動作温度：LGIZ モデル -40°C（LGMZ は -55°C 対応）
• 使用が簡単で、外付け部品が少なく短い開発期間
• 内部補償により外部部品数を低減
• 標準構成では追加の設計設定は不要
• 高効率：>96% ピーク（24 Vin → 12 Vout）
• >95% ピーク（12 Vin → 5 Vout）
• 軽負荷およびフルロード時での高効率性能
• 柔軟な機能セット：周波数同期、ユーザー調整可能なソフトスタート & トラッキング
• 共通の高密度パッケージプラットフォームおよび HV ZVS‑Buck トポロジ
• ファミリは 36–60 V の広い入力電圧範囲に対応可能
• 非常に高速な過渡応答
• 定電圧または定電流動作
• 定電流誤差増幅器および参照
• 並列運転およびシングルワイヤ電流共有、2 フェーズインターリーブ
• 保護機能：入力 OVLO/UVLO、出力 OVP、過温度保護（OTP）

価格（MSRP）
数量 | MSRP (USD)
10+ | 15.69
25+ | 14.32
100+ | 13.43

生産・注文情報
部品番号: PI3302-00-LGIZ
リードタイム: 28 週間
最小発注数量: 10

ディストリビュータ在庫（スナップショット）
Digi-Key: 1033 ユニット利用可能
Avnet: 500 ユニット利用可能
Arrow: 0 ユニット利用可能
Mouser: 0 ユニット利用可能

参考資料
データシート、ホワイトペーパー、評価ボード用ユーザーガイド、アプリケーションノート、機械図面がこの製品ファミリ向けに利用可能です（製品ページに参照あり）。

仕様 / 技術仕様

• 部品番号: PI3302-00-LGIZ
• 製品ファミリ: ZVS Buck Regulator (PI33xx)
• シリーズ: PI33xx
• 入力電圧（例）: 24 V
• 出力電圧（例）: 5 V
• 最大出力電流: 10 A
• パッケージ: 10 x 14 LGA-SIP（14.0 x 10.0 x 2.56 mm）
• 動作温度: -40°C（LGIZ）、-55°C（LGMZ）
• 取付方式: LGA SiP
• 製品グレード（温度）: T = -40°C ～ 125°C
• 保護: OVLO/UVLO、OVP、OTP
• 動作モード: 定電圧または定電流、並列運転と電流共有、2 フェーズインターリーブ
• 主要機能: 周波数同期、調整可能なソフトスタート、内部補償、非常に高速な過渡応答
• リードタイム: 28 週間（表示通り）
• 最小発注数量: 10
• MSRP ティア: 10+ = $15.69; 25+ = $14.32; 100+ = $13.43
