制御DC/DC 変換器 ZVS

非絶縁SIP電気通信設備用

概要

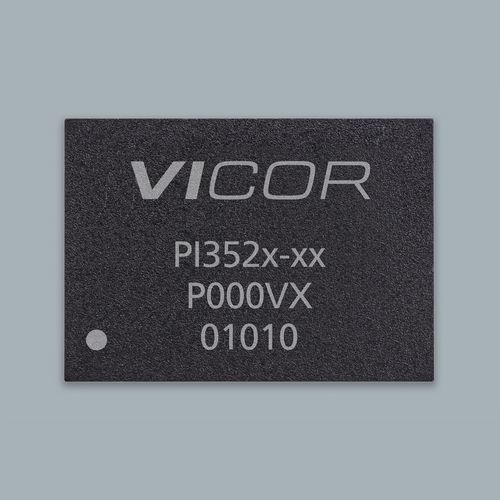

型番: PI3525-00-LGIZ。製品ファミリー: ZVSバックスレギュレータ。表示されている標準構成: 48 Vin / 5 V出力（完全な範囲は仕様を参照）。パッケージ: 10 x 14 LGA‑SIP（14.0 x 10.0 x 2.56 mm）。評価用ボード: PI3525-00-EVAL1 利用可能。

主な製品特徴

• 入力範囲: 表示例は48 Vin；バリアントにより36–60 V、30–60 Vをサポート
• 広い出力電圧範囲: 2.2–14 V（表示例は5 V）
• 動作温度等級: LGIZ -40°C；LGMZバリアントは-55°Cまで
• コンパクトな10 x 14 LGA‑SIPパッケージ；ファミリに10 x 10 LGAオプションあり
• 高効率HV ZVS‑Buckトポロジー；48 Vinでピーク効率>96%
• 非常に高速な過渡応答および軽負荷・定負荷時の良好な効率
• 内部補償により外付け部品を最小化
• 周波数同期機能、ユーザー調整可能なソフトスタートとトラッキング
• 定電圧/定電流動作（専用の誤差アンプと基準を搭載）
• 並列化およびシングルワイヤ電流共有対応、二相インタリーブオプション
• 保護機能: 入力OVLO/UVLO、出力OVP、過熱保護(OTP)

価格（MSRP）
Quantity | MSRP（1個あたり）
1+ | $29.01
10+ | $23.05
25+ | $21.03
100+ | $19.73

参考資料・ドキュメント

• データシート（PI352xシリーズ）
• ホワイトペーパー：ZVS実装および高性能ZVSバックス
• アプリケーションノート AN:303 — 10×10および10×14 LGA/BGAパッケージの組立ガイドライン
• ユーザーガイド UG:307（PI352x-0x-EVAL1 評価ボード）
• 評価ボード設計ファイル（PI352x-xx-EVAL）
• 製品アウトライン図および機械CADファイル（メーカー提供のCAD/DFX/PDF）

商用 / ロジスティクス情報
リードタイム（例）: 28 weeks。最小発注数量: 1。ディストリビュータ在庫例: Digi‑Key: 1430；Avnet: 292；Mouser: 202；Arrow: 0。

特性 / 仕様

• 型番: PI3525-00-LGIZ
• 製品ファミリー: ZVSバックスレギュレータ
• 入力（表示例）: 48 V（バリアントにより36–60 Vまたは30–60 Vをサポート）
• 出力（表示例）: 5 V（Vout範囲 2.2–14 V）
• 最大出力電流: 20 A
• パッケージ: 10 x 14 LGA‑SIP；ファミリに10 x 10 LGAオプションあり
• パッケージ寸法: 14.0 x 10.0 x 2.56 mm
• トポロジー: HV ZVS‑Buck
• ピーク効率: 48 Vinで>96%
• 過渡応答: 非常に高速
• 動作モード: 定電圧または定電流
• 電流共有: 並列化およびシングルワイヤ共有対応
• インタリーブ: 二相インタリーブオプション
• 保護: OVLO/UVLO、OVP、OTP
• 制御 / 機能: 周波数同期、調整可能なソフトスタート/トラッキング、内部補償
• 表示されている動作温度等級: T = -40°C～120°C（LGIZ は -40°C 表示；LGMZ は -55°C までの仕様がある場合あり）
• 評価ボード: PI3525-00-EVAL1（ユーザーガイド利用可能）
