制御DC/DC 変換器 ZVS

非絶縁SIP産業用

製品概要

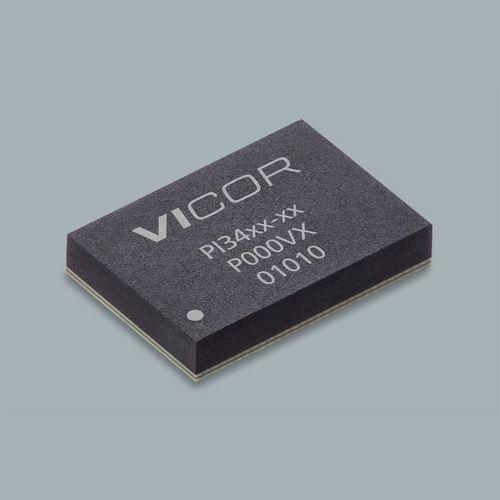

PI3423-00-LGIZ は PI34xx ファミリの非絶縁 ZVS（Zero-Voltage Switching）降圧 DC-DC レギュレータです。12 Vin 動作に最適化されており、高効率・高密度電源設計および迅速な評価を目的としています。パッケージは 10 x 14 LGA-SIP（14.0 x 10.0 x 2.56 mm）です。

主要パラメータ（ページ要約）

• 製品ファミリ：ZVS Buck Regulator（PI34xx）
• 入力電圧（最適化例）：12 Vin（ファミリは 8–18 V および広範囲 8–36 V をサポート）
• 出力電圧（例）：3.3 V
• 最大出力電流（Iout Max）：15 A
• パッケージ / 実装：10x14 LGA-SIP
• 寸法：14.0 x 10.0 x 2.56 mm
• 動作温度（グレード）：LGIZ −40°C、LGMZ −55°C（型番により異なる）

製品特長

• 広い動作範囲
• 12 Vin 最適化（8–18 V）および Wide Vin オプション（8–36 V）
• 広い Vout 対応（1–16 V）
• 温度グレード：−40°C（LGIZ）、−55°C（LGMZ）
• 使いやすさ — 開発時間短縮
• 内部補償により外付け部品を最小化し開発時間を短縮
• 典型アプリでは追加のコントローラ設定は不要
• 高効率
• >96% ピーク（24 Vin → 12 Vout）；>95% ピーク（12 Vin → 5 Vout）
• 軽負荷から全負荷まで高効率を実現
• 柔軟な機能セット
• 周波数同期、調整可能なソフトスタート＆トラッキング
• パラレル動作（単線電流共有）、2相インターリーブ対応
• 定電圧／定電流動作、専用の電流エラーアンプを内蔵
• 保護機能：OVLO/UVLO、OVP、OTP
• 非常に高速な過渡応答

パッケージ / 機械情報
10 x 14 LGA-SIP、フットプリント 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm。高密度基板レイアウトおよび自動実装に適合。

価格（MSRP）
Quantity | MSRP (USD)
10+ | $11.58
25+ | $10.56
100+ | $9.91

リソース（製品ページで入手可能）

• データシート（PI34xx ファミリ）
• ホワイトペーパー：ZVS をバックレギュレーションに適用、High-performance ZVS Buck Regulator
• アプリケーションノート：AN:303 Assembly Guideline（10 x 10 mm および 10 x 14 mm LGA/BGA）
• 評価ボードユーザーガイド（PI33xx/PI34xx）
• 製品外形図 / 機械図面（PDF）

技術仕様

• 型番：PI3423-00-LGIZ
• 名称：ZVS Buck Regulator
• 入力電圧（ページ）：12 V（最適化）；ファミリは 8–18 V および広範囲をサポート
• 出力電圧（例）：3.3 V（ファミリは 1–16 V をサポート）
• 最大出力電流：15 A
• パッケージ：10 x 14 LGA-SIP
• 寸法：14.0 x 10.0 x 2.56 mm
• 温度等級：LGIZ −40°C；LGMZ −55°C
• 効率例：>96% ピーク（例 24 Vin → 12 Vout）；>95% ピーク（例 12 Vin → 5 Vout）
• 保護/機能：OVLO/UVLO、OVP、OTP、周波数同期、ソフトスタート＆トラッキング、パラレル/電流共有、2相インターリーブ、定電流機能
• 納期（ページ）：28 weeks
• 最小発注数量：10
