絶縁DC/DC 変換器 BCM®

SMD電気通信設備用

製品概要

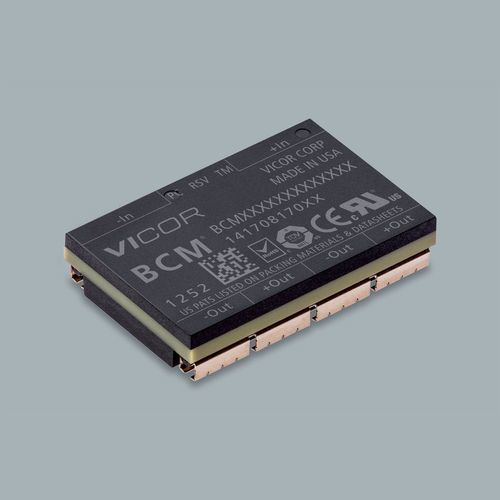

BCM48BF040T200B00 は Vicor の BCM® Bus Converter ファミリに属する製品です。FULL ChiP パッケージで供給され、固定比率の高密度バス変換技術を実装しており、高電流の基板実装電源配分や電源供給ネットワークに適しています。

主な仕様（概要）

• 入力電圧（定格）：48 V DC
• 出力電圧（定格）：4 V
• 最大出力電流：53 A
• パッケージ：FULL ChiP（基板実装）
• パッケージ寸法（FULL ChiP）：32.5 x 22.0 x 6.73 mm（1.28 x 0.866 x 0.265 in）

製品の特長

• 高周波 ZVS / ZCS Sine Amplitude Converter™（SAC™）
• 高い電力密度と効率
• 低交流インピーダンスによりバルクキャパシタの削減が可能
• 低ノイズ出力のため、追加の出力フィルタが不要な場合が多い
• Pick & place / SMD に対応
• 表面実装（FULL ChiP）またはスルーホール（Through Hole）で提供
• フルチップ／ハーフチップ混載（mix & match）によるアレイ構成に対応

発注および生産情報
品番：BCM48BF040T200B00
リードタイム（目安）：40週間
最小発注数量（MOQ）：25

価格（MSRP）
数量 | MSRP (USD)
25+ | $84.74
100+ | $79.48

選択肢

• 実装スタイル：J-Lead（標準）または Through Hole
• 製品温度グレード：T = -40°C ～ 125°C、M = -55°C ～ 125°C

参照資料（抜粋）

• 製品データシート（PDF）
• 評価ボードユーザーガイド（PDF）
• BCM ファミリおよびアレイ用途に関するアプリケーションノート
• 機械図面および 3D モデル
• 安全性および認証に関する文書

技術仕様

• 製品ファミリ：BCM® Bus Converter
• 型番 / 部品番号：BCM48BF040T200B00
• 入力電圧：48 V DC（定格）
• 出力電圧：4 V（定格）
• 最大出力電流：53 A
• パッケージ種別：FULL ChiP（基板実装）
• パッケージ寸法：32.5 x 22.0 x 6.73 mm
• 実装：J-Lead（標準）または Through Hole
• 温度グレード：T（-40°C ～ 125°C）、M（-55°C ～ 125°C）
• 典型的なリードタイム：40週間
• MOQ：25
• 価格例：$84.74（25+）、$79.48（100+）
• 主要技術：SAC™ トポロジー、ZVS/ZCS 動作、低交流インピーダンス
• 代表的な用途：高電流基板実装の電力変換、固定比率バスコンバータを用いる電源配分ネットワーク
• 安全性・適合：製品ドキュメントに基づく各種認証（cURus、cTUVus、CE、CB）
