制御DC/DC 変換器 DCM®

絶縁鉄道用産業用

概要

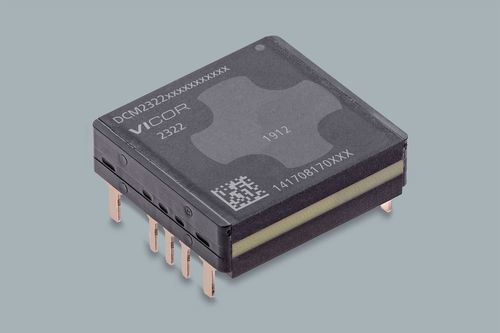

• DCM2322T50T1760M60はDCM® DC-DCコンバーターモジュールシリーズの製品です。2322 ChiP スルーホールパッケージ（0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm）。

主要電気データ

• 入力電圧：30 V
• 出力電圧：15 V
• 出力電力：60 W

製品特長

• アイソレートされた、レギュレートされたDC-DCコンバーター
• 安全特低電圧（SELV）
• ZVS 高周波（MHz）スイッチング
• 広い入力範囲
• 高出力用途向けに最大8ユニットのアレイ動作に最適化
• MIL-STD-704（E+F）対応アプリケーション
• MIL-STD-1275対応アプリケーション

機械構造 / パッケージ

• 2322 ChiP スルーホールパッケージ
• 典型的なパッケージ寸法：0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm

注文・生産情報

• 部品番号（製品ID）：DCM2322T50T1760M60
• 製品グレード：M = -55°C～125°C（T = -40°C～125°C も提供）
• 実装方式：Through Hole（スルーホール）
• リードタイム：40週間
• 最小発注数量：25

価格（MSRP）
数量 | MSRP
25+ | $218.72
100+ | $205.14


参考資料（抜粋）

• データシート（製品仕様書）
• 評価基板ユーザーガイド
• アプリケーションノート（例：単体DCMのアイソレート／レギュレートDC-DCコンバータとしての使用、DCMの並列運転、スルーホールChiPパッケージのはんだ付けガイド、精度の高い電圧レギュレーションの達成、VIAおよびChiPモジュールの熱管理）
• DCM設計ガイド
• 安全認証および可燃性に関するレビュー文書

関連アクセサリ

• トップサイドヒートシンク（熱管理および接地タブ用の複数バリエーションあり）

技術仕様

• シリーズ：DCM®
• 部品番号：DCM2322T50T1760M60
• 入力電圧（例）：30 V
• 出力電圧（例）：15 V
• 出力電力：60 W
• パッケージ：2322 ChiP スルーホール
• パッケージ寸法：0.978 x 0.898 x 0.284 in（24.84 x 22.8 x 7.21 mm）
• 温度グレード：M = -55°C～125°C；T = -40°C～125°C
• 最大8ユニットのアレイ動作に最適化
• MIL適合：MIL-STD-704（E+F）および MIL-STD-1275（適用時）
• 標準リードタイム：40週間；最小発注数量：25
