制御DC/DC 変換器 ZVS

非絶縁SIP高入力電圧

製品

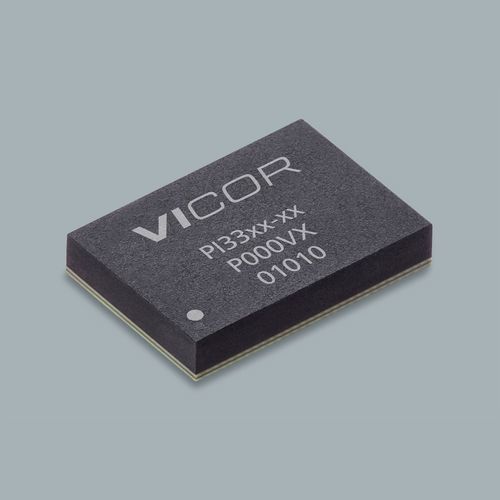

PI3301-00-LGIZ は ZVS Buck Regulator 製品ファミリの ZVS バックレギュレータです。10x14 LGA-SiP パッケージ。入力は 24 V に最適化、出力 3.3 V、最大出力電流 10 A。

概要
高密度 10x14 LGA-SiP パッケージに収めた高効率 ZVS（Zero-Voltage Switching）バックレギュレータ。内部補償と少数の外部部品で迅速な開発を実現。並列動作、電流共有、同期動作をサポートし、堅牢な運用のための各種保護機能を備えています。

主要製品情報

• 型番: PI3301-00-LGIZ
• 製品ファミリ: ZVS Buck Regulator
• 標準入力電圧（ページ例）: 24 V
• 標準出力電圧（ページ例）: 3.3 V
• 最大出力電流: 10 A
• パッケージ / 実装: 10x14 LGA-SiP (LGA SiP)
• 典型パッケージ寸法: 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• 表示納期: 28 weeks
• 表示最小発注数量: 10

製品の特徴

• 広い動作範囲
• 12 Vin 最適化（8–18 V）および wide Vin（8–36 V）オプション
• 広い Vout 範囲（1–16 V）
• 温度等級：-40°C（LGIZ 型）; -55°C（LGMZ 型）
• 内部補償 — 外部部品が少なく開発が迅速
• 基本動作に追加設定は不要
• 高効率：>96% ピーク（24 Vin → 12 Vout）；>95% ピーク（12 Vin → 5 Vout）
• 低負荷・フル負荷での高効率性能
• 周波数同期、ユーザー調整可能なソフトスタートとトラッキング
• 高密度パッケージプラットフォーム、HV ZVS-Buck トポロジー
• 非常に高速な過渡応答
• 定電圧または定電流動作；電流誤差アンプと参照を搭載
• 並列化と単線電流共有、2相インターリーブ
• 入力 OVLO/UVLO、出力 OVP、温度異常保護 (OTP)

価格（ページに表示された MSRP）
Quantity | MSRP
10+ | $16.31
25+ | $14.88
100+ | $13.96

評価ボードとリソース
評価ボード参照: PI3301-00-EVAL1。製品ページに掲載されている参照ドキュメント：Datasheet (ds_pi33xx)、Zero-Voltage Switching ホワイトペーパー、High-Performance ZVS Buck Regulator ホワイトペーパー、AN:303 PI33/PI34 LGA/BGA 装着ガイド、および PI33xx 評価ボードのユーザーガイド。

技術仕様

• 型番: PI3301-00-LGIZ
• 製品ファミリ: ZVS Buck Regulator
• 標準入力電圧: 24 V
• 標準出力電圧: 3.3 V
• 最大出力電流: 10 A
• パッケージ: 10x14 LGA-SiP
• 寸法: 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• 温度等級: T = -40°C 〜 125°C (ページ)
• 実装スタイル: LGA SiP
• 納期: 28 weeks (ページ表示)
• 最小発注数量: 10 (ページ表示)
• MSRP 例: 10+ $16.31; 25+ $14.88; 100+ $13.96
• 評価ボード: PI3301-00-EVAL1
