非絶縁DC/DC 変換器 NBM™

SIP電気通信設備用産業用

概要
NBM2317S60D1565T0RはNBM™非絶縁バスコンバータモジュールファミリーの一製品です。固定比率の非絶縁バスコンバータで、2317 SM‑ChiPパッケージにて提供され、分散電源アーキテクチャの高電流ポイントオブロード変換向けに設計されています。

主な仕様

• 製品ファミリー: NBM™
• 型番: NBM2317S60D1565T0R
• パッケージ: 2317 SM‑ChiP
• 取付方式: 表面実装
• 製品グレード: T（動作温度範囲 −40°C〜125°C）
• リードタイム: 40週間
• 最小発注数量: 25

電気的概要

• 入力電圧（定格）: 54 V
• 出力電圧（定格）: 13.5 V
• 出力電流（最大）: 65 A

機械 / パッケージ
2317 SM‑ChiPパッケージ — 0.899 x 0.683 x 0.204 in / 22.83 x 17.34 x 5.182 mm

価格（MSRP）
数量 - MSRP
25+ - $81.63
100+ - $76.56

参照資料（製品ページに掲載）

• データシート
• ホワイトペーパー（例: Redefining Power Delivery Architectures with Fixed‑Ratio Converters）
• リファレンスデザイン（例: RD:701 — NBM2317 YAMUNA2）
• アプリケーションノート（AN:001, AN:016, AN:701）
• ユーザーガイド（UG:702 NBM2317 SM‑ChiP Evaluation Board User Guide）
• 安全認証・証明書（cTÜVus / CB / UL / CE）
• 機械図面およびCAD/3Dモデル（STEP / IGS）

備考

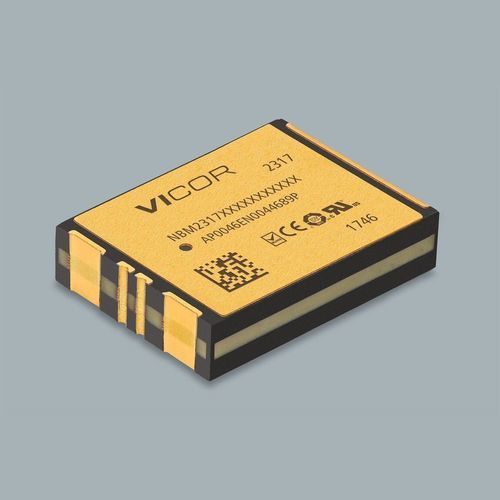

製品画像は2317 SM‑ChiPパッケージを示しています。メーカー（Vicor）のドキュメントと各種リファレンスマテリアルが、設計、はんだ付け、適合性確認を支援します。

技術仕様

• 型番: NBM2317S60D1565T0R
• シリーズ: NBM™
• 機能: 非絶縁固定比バスコンバータモジュール
• 入力電圧（定格）: 54 V
• 出力電圧（定格）: 13.5 V
• 出力電流（最大）: 65 A
• パッケージ: 2317 SM‑ChiP
• パッケージ寸法: 0.899 x 0.683 x 0.204 in / 22.83 x 17.34 x 5.182 mm
• 取り付け: 表面実装
• 製品グレード: T（−40°C〜125°C）
• リードタイム: 40週間
• 最小発注数量: 25
• 典型的なMSRP階層: 25+ $81.63; 100+ $76.56
• 入手可能なドキュメント: データシート、アプリケーションノート、リファレンスデザイン、ユーザーガイド、認証、機械図面、3Dモデル
