制御DC/DC 変換器 ZVS

非絶縁SIP産業用

製品概要

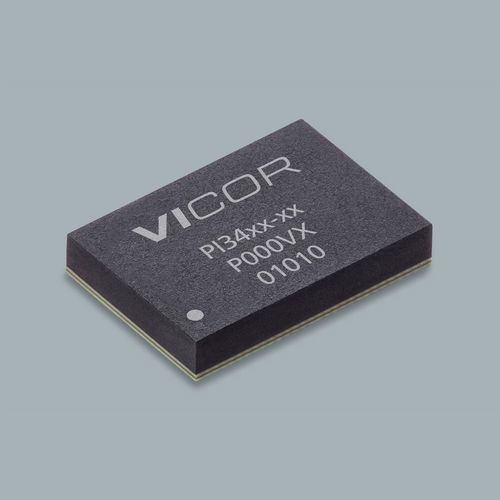

PI3424-00-LGIZ は、コンパクトな 10×14 LGA-SIP パッケージに収められた ZVS（Zero-Voltage Switching）バックレギュレータで、高効率な DC-DC 変換を目的としています。広い入力範囲と 1–16 V の広い出力範囲、最大出力電流 15 A をサポートし、産業用電源分配、ポイントオブロード変換、スペース制約のある電源システムでの高速過渡応答や並列化オプションに適しています。

主な特長

• 入力範囲：12 Vin 最適化（8–18 V）および wide Vin（8–36 V）
• 出力電圧範囲：1–16 V
• 代表的ピーク効率：>96%（24 Vin → 12 Vout）；>95%（12 Vin → 5 Vout）
• 軽負荷および定常負荷での高効率
• 内部補償により外付け部品を最小化
• ユーザ調整可能なソフトスタートおよびトラッキング
• 周波数同期（SYNC 入力）
• スイッチング損失を低減する HV ZVS-Buck トポロジ
• 非常に高速な過渡応答
• 専用の誤差増幅器と基準を備えた定電圧／定電流動作
• 並列動作、シングルワイヤ電流共有、2相インターリーブ
• 保護機能：OVLO/UVLO、OVP、OTP

機械仕様 / パッケージ
パッケージ：10×14 LGA-SIP。寸法（代表値）：14.0 × 10.0 × 2.56 mm（0.5512 × 0.3937 × 0.1001 in）。実装方式：LGA SiP。

発注・在庫情報
型番：PI3424-00-LGIZ
リードタイム：28 週間
最小発注数量：10

価格（MSRP）

• 10+ : $11.73
• 25+ : $10.71
• 100+ : $10.04

ドキュメント・参考資料

• データシート（PI34xx シリーズ）
• ZVS バックトポロジに関するホワイトペーパー
• 10×10 mm および 10×14 mm LGA/BGA パッケージの組立／アプリケーションノート
• 評価ボードユーザーガイドおよび設計ファイル

技術仕様

• ファミリ / シリーズ：PI34xx ZVS Buck Regulator
• 型番：PI3424-00-LGIZ
• 入力電圧（代表値）：12 Vin（8–18 V に最適化されたモデル；wide Vin 8–36 V）
• 出力電圧：1–16 V（表示例：5 V）
• 最大出力電流：15 A
• パッケージ：10×14 LGA-SIP（14.0 × 10.0 × 2.56 mm）
• 動作温度グレード：T = -40°C ～ 125°C
• 実装方式：LGA SiP
• 保護機能：OVLO/UVLO、OVP、OTP
• 機能：周波数同期、ソフトスタート＆トラッキング、並列化／電流共有、2相インターリーブ
• 代表的ピーク効率：>96%（24 Vin → 12 Vout）；>95%（12 Vin → 5 Vout）
• リードタイムおよび入手性は予告なく変更される場合があります
