制御DC/DC 変換器 PRM®

非絶縁SMD電気通信設備用

製品

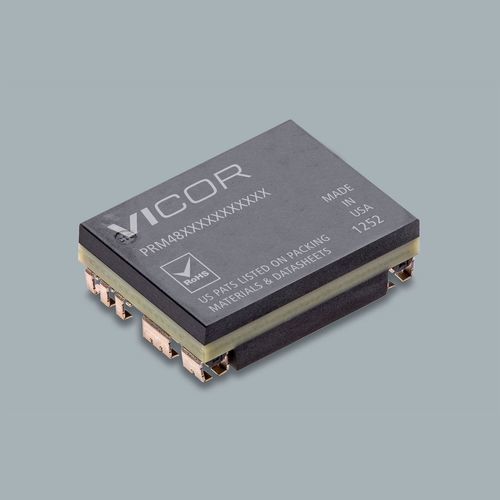

PRM48AH480M200A00 — PRM® Regulator ファミリー。HALF ChiP の基板実装型 DC-DC レギュレータで、48 V バスからのポイントオブロード変換向けに高密度・高効率で設計されています。

主な特長

• ZVS バックブースト トポロジー
• 高効率
• 高い電力密度
• スイッチング周波数 約1 MHz
• 非常に低いプロファイル（HALF ChiP）
• Pick & place / SMD 対応（J‑Lead）
• フルチップ／ハーフチップ モジュールの混在対応

製品詳細

• 型番: PRM48AH480M200A00
• 製品ファミリー: PRM® Regulator
• パッケージ: HALF ChiP
• パッケージ寸法: 0.87 x 0.65 x 0.265 in / 22.0 x 16.5 x 6.73 mm
• 実装方式: J‑Lead (SMD)
• 製品グレード: T = -40°C〜125°C、M = -55°C〜125°C

性能と発注

• 入力電圧: 48 V
• 出力電圧: 48 V
• 出力電力: 200 W
• 典型スイッチング周波数: 約1 MHz
• リードタイム: 40 週間
• 最小発注数量: 25

価格（MSRP）
数量 | MSRP
25+ | $160.87
100+ | $150.89

評価ボードと参考資料

• 評価ボード型番: PRD48AH480T200A00
• 評価ボードユーザーガイド (PDF)
• データシート (PDF)
• アプリケーションノート・ホワイトペーパー (PDF)
• 安全認証: cURus、cTÜVus、CE、CB
• 機械図面および3Dモデル (IGS / STEP / PDF)
• シミュレーションモデルおよび設計ツール

備考
48 V バスからの高電流・低電圧ポイントオブロード変換向けに設計されており、基板レベルの統合と自動実装に最適化されています。

技術仕様

• トポロジー: ZVS バックブースト
• スイッチング周波数: 約1 MHz
• 入力電圧: 48 V DC
• 出力電圧: 48 V
• 出力電力: 200 W
• パッケージ: HALF ChiP (22.0 x 16.5 x 6.73 mm)
• 実装: J‑Lead (SMD)、pick & place 対応
• 製品グレード: T (-40°C〜125°C)、M (-55°C〜125°C)
• リードタイム: 40 週間
• 最小発注数量: 25
