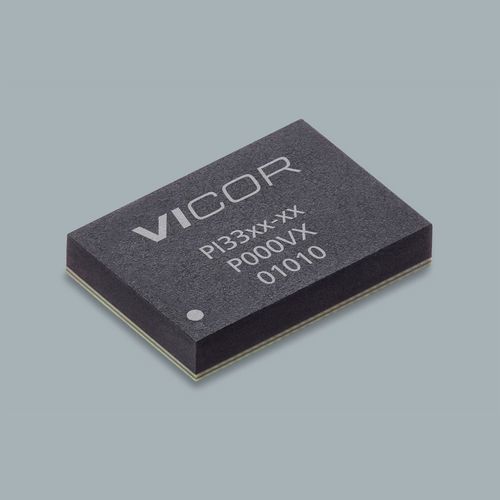

制御DC/DC 変換器 ZVS

非絶縁SIP電気通信設備用

概要
PI3325-00-LGIZ は PI33xx ファミリの ZVS（Zero-Voltage Switching）バックラグレータで、高密度電源変換向けに設計されています。例示構成：入力 24 V、出力 5 V、最大出力電流 20 A。パッケージ：10x14 LGA-SIP（14.0 x 10.0 x 2.56 mm）。リードタイム：28 週。最小注文数量：1。

製品特徴

• Vin と Vout の広い動作範囲（Vout 1–16 V サポート）
• 最適化された Vin バリアント（12 Vin 最適化 8–18 V、広域 Vin 8–36 V）；ファミリはさらに高電圧レンジもサポート
• 高ピーク効率（>96% ピーク 24 Vin → 12 Vout；>95% ピーク 12 Vin → 5 Vout）
• 内部補償により外付け部品が少なく、開発工数を削減
• 周波数同期、ユーザ調整可能なソフトスタートおよびトラッキング
• 定電圧および定電流動作、専用の誤差アンプとリファレンス
• 並列運転およびシングルワイヤ電流共有、2 相インターリーブ
• 高速過渡応答および保護機能：OVLO/UVLO、OVP、OTP
• 高密度パッケージ共通プラットフォーム

価格（MSRP）
Quantity | MSRP
1+ | $28.04
10+ | $22.28
25+ | $20.33
100+ | $19.07

評価ボードおよび関連資料
評価ボード：PI3325-00-EVAL1。PI33xx ファミリ向けのデータシート、ユーザーガイド、アプリケーションノートが利用可能で、設計導入と評価を支援します。

技術仕様

• 型番：PI3325-00-LGIZ
• ファミリ：ZVS Buck Regulator（PI33xx）
• 入力電圧（例）：24 V（ファミリは複数の Vin 範囲をサポート）
• 出力電圧（例）：5 V（Vout 1–16 V サポート）
• 最大出力電流：20 A
• パッケージ：10x14 LGA-SIP（14.0 x 10.0 x 2.56 mm）
• 動作温度（LGIZ）：-40°C ～ 120°C
• リードタイム：28 週；最小注文数量：1
• ピーク効率：>96%（24 Vin → 12 Vout）；>95%（12 Vin → 5 Vout）
• 保護：OVLO/UVLO、OVP、OTP
• 主な特徴：周波数同期、調整可能なソフトスタート＆トラッキング、並列化と電流共有、2 相インターリーブ
