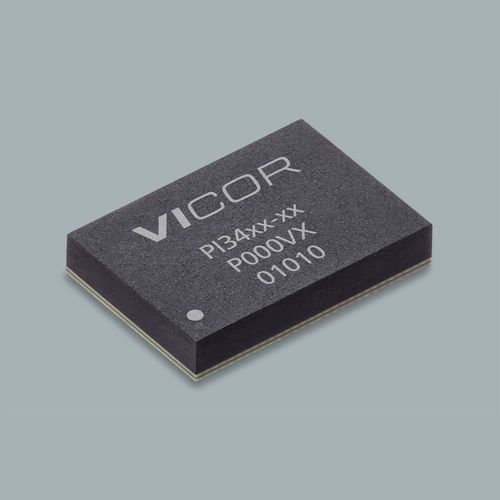

制御DC/DC 変換器 PI3302-03-LGIZ

非絶縁SIP電気通信設備用

概要
PI3302-03-LGIZ は、PI33/34xx ファミリの ZVS バックレギュレータであり、産業用途の高密度電源変換向けに設計されています。高効率の HV ZVS-Buck トポロジーを 10x14 の LGA-SIP パッケージに実装し、柔軟なシステム設計を可能にする広い入力・出力レンジを備えています。

製品特長

• 動作範囲が広く、12 Vin 最適化（8–18 V）と Wide Vin（8–36 V）オプションを提供
• 出力電圧レンジ：1–16 V（表記例は 5 V）
• ピーク効率が高い：>96%（24 Vin → 12 Vout）、>95%（12 Vin → 5 Vout）
• 温度等級：-40°C（LGIZ）および -55°C（LGMZ）オプション
• 内部補償により簡単に統合可能、外付け部品が少ない
• 周波数同期、ソフトスタート＆トラッキングの調整、CV/CC 動作など柔軟な機能
• 並列運転とシングルワイヤ電流共有、リップル低減のための二相インターリービング
• 非常に高速な過渡応答と高密度パッケージングによりコンパクトな電源モジュールを実現
• 保護機能：OVLO/UVLO、OVP、OTP

パッケージ / 機械仕様
10 x 14 LGA-SIP パッケージ；公称寸法 14.0 x 10.0 x 2.56 mm（0.5512 x 0.3937 x 0.1001 in）。

価格 (MSRP)
10+ — $16.76
25+ — $15.29
100+ — $14.34

ドキュメントとリソース（入手可能）
データシート；評価ボードユーザーガイド；アプリケーションノート（組立ガイドライン）；ZVS バックレギュレータに関するホワイトペーパー；機械図面；評価ボード設計ファイル。

仕様 / 技術仕様

• 型番: PI3302-03-LGIZ
• 製品ファミリ: ZVS Buck Regulator (PI33/34xx)
• 入力電圧（例）: 24 V（シリーズは 8–36 V をサポート；一部は 36–60 V）
• 出力電圧（典型）: 5 V（レンジ 1–16 V）
• 最大出力電流: 15 A
• パッケージ: 10 x 14 LGA-SIP (14.0 x 10.0 x 2.56 mm)
• 動作温度: -40°C（LGIZ）；LGMZ オプションは -55°C 対応
• 効率: >96% ピーク（24 Vin → 12 Vout）；>95% ピーク（12 Vin → 5 Vout）
• トポロジー: 高効率 HV ZVS-Buck
• 機能: 周波数同期、ソフトスタート＆トラッキング調整、CV/CC 動作、電流共有、二相インターリービング
• 保護: OVLO/UVLO、OVP、OTP
• 標準リードタイム: 28 週間
• 最小発注数量: 10
