制御DC/DC 変換器 ZVS

非絶縁SIP高入力電圧

製品概要

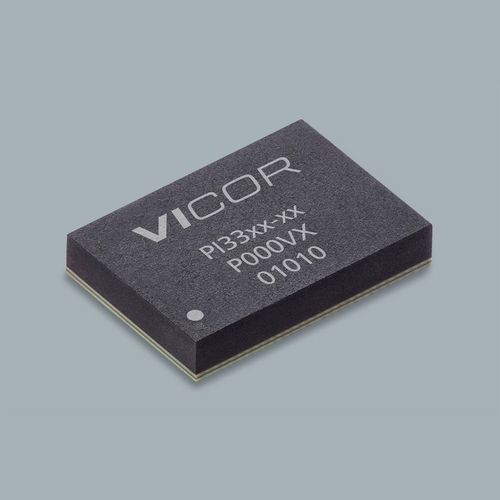

PI3303-00-LGIZ は Vicor の PI33xx 系高効率 ZVS（ゼロボルテージスイッチング）降圧レギュレータファミリの製品です。コンパクトな 10×14 LGA-SIP パッケージ（14.0 x 10.0 x 2.56 mm）で提供され、迅速な開発と高い電力密度を必要とする用途向けに設計されています。ページの例では入力 24 V、出力 12 V、最大出力電流 8 A が表示されています。

主要仕様

• 型番: PI3303-00-LGIZ
• 入力電圧（例）: 24 V
• 出力電圧（例）: 12 V
• 最大出力電流: 8 A
• パッケージ: 10×14 LGA-SIP（0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm）
• 動作温度: −40°C（LGIZ）、−55°C（LGMZ）
• リードタイム（例）: 28 週間、最小発注数量: 10

特徴

• 高効率 ZVS ブックトポロジー、ピーク効率 >96%（24 Vin→12 Vout）、>95%（12 Vin→5 Vout）
• 広い入力電圧レンジ：8–18 V（12 Vin 最適化）および 8–36 V、ファミリの一部は最大 60 V
• 広い出力レンジ：1–16 V
• 非常に高速な過渡応答、軽負荷および全負荷での高効率
• 内部補償により開発時間を短縮、外付け部品は最小限
• 周波数同期、ユーザ調整可能なソフトスタート＆トラッキングなど柔軟な機能セット
• 並列動作、単線電流共有、二相インタリーブ
• 保護機能：OVLO/UVLO、OVP、OTP。定電圧（CV）/定電流（CC）動作に対応

機械・熱情報

• パッケージ: 10×14 LGA-SIP
• 寸法: 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• 温度バリアント: LGIZ −40°C、LGMZ −55°C（型番依存）

発注・価格（例）

• リードタイム: 28 週間（表示）
• 最小発注数量: 10
• MSRP 例: 10+ $15.50、25+ $14.14、100+ $13.27

ドキュメント & リソース
データシート、アプリケーションノート、評価ボードのユーザーガイド、機械図面が利用可能。ZVS ブックに関するホワイトペーパーや 10×10 / 10×14 LGA/BGA の組立ガイドが参照資料として提供されています。

流通在庫（スナップショット）

• Digi-Key: 3759 個
• Arrow: 0 個
• Avnet: 0 個
• Mouser: 0 個

備考
ページに表示される数値は例示的な製品バリアントの値（入力 24 V、出力 12 V、Iout max 8 A）です。在庫や納期は参考情報のため、最新の可用性は流通業者もしくは Vicor に確認してください。
