絶縁DC/DC 変換器 BCM®

SMD電気通信設備用

製品概要

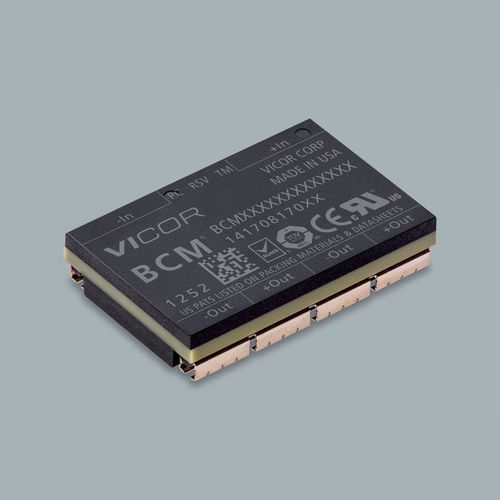

BCM48BF060M240A00 は Vicor の BCM® Bus Converter ファミリに属する固定比バスコンバータで、基板実装向けの FULL ChiP パッケージで提供されます。固定バス構成での高密度・高効率電力変換向けに設計されており、ピック＆プレース（SMD）対応、J‑Lead（表面実装）またはスルーホール実装の選択が可能です。

主な特長

• 高周波 ZVS/ZCS Sine Amplitude Converter™ (SAC™)
• 高効率
• 高電力密度
• 低 AC インピーダンス — バルク容量の低減
• 低出力ノイズ — 多くの用途で追加の出力フィルタ不要
• ピック＆プレース / SMD 対応
• 表面実装（J‑Lead）またはスルーホール実装の選択肢
• フルチップ／ハーフチップ製品の混在使用で高出力アレイに対応

価格と入手性
Quantity | MSRP
25+ | $212.45
100+ | $199.26

• リードタイム：40週間（表示どおり）
• 最小発注数量：25

ドキュメントとリソース

• データシート (Data Sheet)
• BCM® Evaluation Board – User Guide
• Application Notes：AN:001、AN:009、AN:016、AN:034
• ファクタライズド電源アーキテクチャおよび PDN 性能に関するホワイトペーパー
• 安全性・認証書類：cURus、CE、CB、UL/IEC

技術仕様

• 製品ファミリ：BCM® Bus Converter (Vicor)
• 型番：BCM48BF060M240A00
• 入力電圧（定格）：48 V
• 出力電圧：6 V
• 出力電流：47 A
• パッケージ：FULL ChiP パッケージ；ピック＆プレース / SMD 対応；J‑Lead または Through‑Hole
• パッケージ寸法：1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• 電力トポロジー：固定比 Sine Amplitude Converter™ (SAC™)
• 製品グレード：T = -40°C〜125°C；M = -55°C〜125°C
• 最小発注数量：25
