制御DC/DC 変換器 ZVS

非絶縁SIP産業用

概要

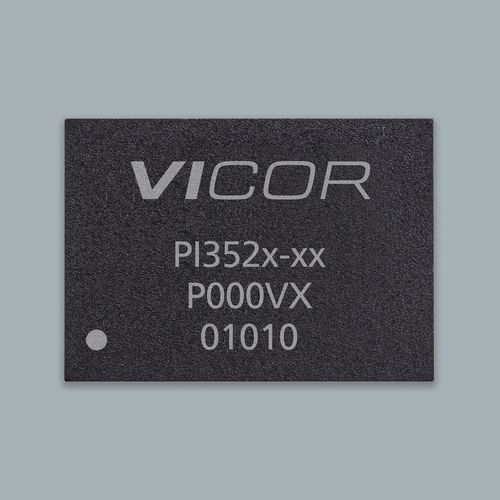

PI3523-00-LGIZ は PI352x ファミリの ZVS（Zero-Voltage Switching）バックレギュレータです。高電圧レールから低電圧出力への高効率なDC-DC変換を提供し、高密度電源用途を想定しています。代表的なパラメータ：入力 48 V（ファミリで 36–60 V および 30–60 V をサポート）；出力例 3.3 V（ファミリで 2.2–14 V をサポート）；最大出力電流 22 A；パッケージ 10 x 14 LGA SiP。機械図面およびフットプリント参照はメーカーが提供します。

主な特長

• 48 Vin オプション（ファミリ内で 36–60 V および 30–60 V）
• 幅広い Vout 対応（ファミリで 2.2–14 V、出力例 3.3 V）
• 動作温度バリアント：LGIZ -40°C、LGMZ -55°C
• 内部補償により外付け部品が少なく、実装が容易
• ピーク効率が高い（48 Vin で >96%）および軽負荷での良好な効率
• 機能：周波数同期、ソフトスタート調整およびトラッキング
• パラレル運転・単線電流共有、2相インターリーブ対応
• 保護機能：OVLO/UVLO、OVP、OTP
• 高密度パッケージプラットフォーム：10 x 10 x 2.6 mm および 10 x 14 x 2.6 mm LGA SiP
• 非常に高速な過渡応答、定電圧または定電流動作が可能

価格
数量
MSRP
1+ - $25.49
10+ - $20.25
25+ - $18.48
100+ - $17.33

利用可能な資料・リソース
PI352x ファミリのデータシート、評価ボード用ユーザーガイド、アプリケーションノート、ホワイトペーパーが利用可能です。機械図面および評価ボード設計ファイルはメーカーが提供します。

技術仕様

• 型番：PI3523-00-LGIZ
• 製品ファミリ：PI352x（ZVS バックレギュレータ）
• 入力電圧：48 Vin（ファミリ範囲：36–60 V および 30–60 V）
• 出力電圧：例 3.3 V（範囲 2.2–14 V）
• 最大出力電流：22 A
• 代表的なパッケージ：10 x 14 LGA SiP（14.0 x 10.0 x 2.56 mm）
• パッケージオプション：10 x 10 x 2.6 mm および 10 x 14 x 2.6 mm LGA SiP
• ピーク効率：48 Vin で >96%
• トポロジー：高効率 HV ZVS-Buck
• 保護：OVLO/UVLO、OVP、OTP
• 温度グレード：LGIZ -40°C、LGMZ -55°C（モデル依存）
• リードタイム：28 週間（表示）
• 最小発注数量：1
• 評価ボードおよびユーザーガイドが利用可能
