制御DC/DC 変換器 DCM®

絶縁産業用高入力電圧

製品名とファミリー

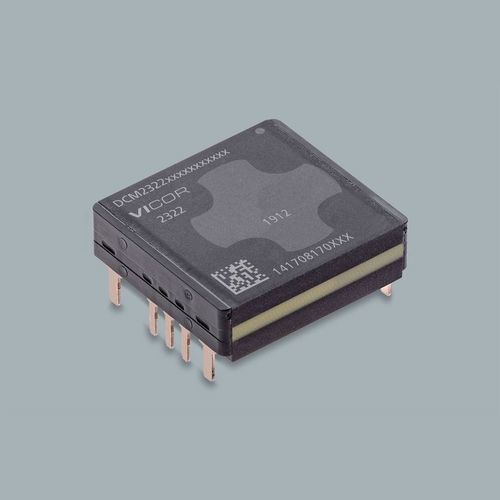

DCM2322T50T2660M60 — DCM® DC-DCコンバータモジュール（2322 ChiP スルーホールパッケージ）。

概要
軍用および高信頼性産業用途に最適化された、絶縁型・レギュレートされたDC-DCコンバータ。SELV出力、ZVS高周波（MHz）スイッチング、広い入力範囲を備えます。最大8台までのアレイ動作に対応し、より高い出力を実現可能。MIL-STD-704（E/F）およびMIL-STD-1275の環境を想定して設計されています。

主要製品データ

• 入力電圧（ページ例）: 30 V
• 出力電圧（ページ例）: 24 V
• 出力電力（ページ例）: 60 W
• パッケージ: 2322 ChiP スルーホール
• パッケージ寸法: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm

製品の特長

• 絶縁・レギュレート型 DC-DC コンバータ
• Safety Extra Low Voltage (SELV)
• ZVS 高周波（MHz）スイッチング
• 広い入力電圧範囲
• 最大8台までのアレイ動作に最適化
• MIL-STD-704（E+F）およびMIL-STD-1275対応設計

生産と発注情報
部品番号: DCM2322T50T2660M60
リードタイム: 40週間
最小発注数量: 25台

価格（MSRP 階層）
数量 / 価格 (USD):
25+ / 239.45
100+ / 224.58

入手可能なドキュメント（製品ページの例）
データシート、Evaluation Board ユーザーガイド、アプリケーションノート、設計ガイド、機械図面および安全／承認レポート等。

備考
Evaluation Board 部品は DCM2322E50T2660T60。単体/並列動作、はんだ付け指針、高精度レギュレーション、VIA/ChiP モジュールの熱管理に関するアプリケーションノートがあります。

技術仕様

• Part Number: DCM2322T50T2660M60
• シリーズ / ファミリー: DCM®
• 入力電圧（例）: 30 V
• 出力電圧（例）: 24 V
• 出力電力（例）: 60 W
• パッケージ: 2322 ChiP スルーホール
• パッケージ寸法: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• 製品グレード: M = -55°C ～ 125°C（ページは M 選択）；T = -40°C ～ 125°C オプション
• 取り付け方式: Through Hole (ChiP through-hole)
• アレイ動作最適化: 最大 8 台
• 適合 / 用途: MIL-STD-704 (E+F), MIL-STD-1275
• リードタイム: 40 週間
• 最小発注数量: 25
• MSRP 例: 25+ = $239.45、100+ = $224.58
• ドキュメント: データシート、Evaluation Board ガイド、アプリケーションノート、設計ガイド、機械図、承認レポート等
