制御DC/DC 変換器 ZVS

非絶縁高入力電圧高性能

製品

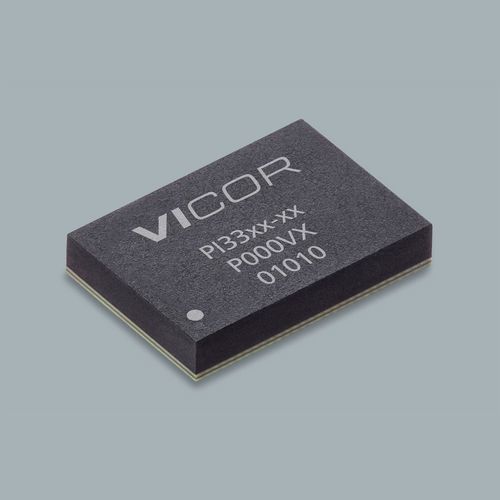

PI3305-00-LGIZ — Vicor の PI33 シリーズに属する非アイソレート ZVS 降圧レギュレータモジュールです。

概要
コンパクトな非アイソレート ZVS 降圧モジュール。公称入力電圧 24 V、公称出力 15 V、最大出力電流 8 A。パッケージ：10 x 14 LGA‑SIP（14.0 x 10.0 x 2.56 mm）。高効率・高密度の電力変換、速い過渡応答、統合保護機能を目的に設計されています。

主な製品特徴

• 動作範囲が広い：12 Vin 最適化（8–18 V）および Wide Vin（8–36 V）オプション
• 出力範囲が広い：Vout 1–16 V
• 低温仕様：LGIZ（-40°C）および LGMZ（-55°C）
• 内部補償と少数の外付け部品により開発期間を短縮
• 高ピーク効率：>96%（24 Vin → 12 Vout）、>95%（12 Vin → 5 Vout）；軽負荷・定常負荷ともに効率的
• 柔軟な機能群：周波数同期、調整可能なソフトスタートとトラッキング
• 定電圧または定電流動作：専用誤差アンプと基準を内蔵
• パラレル運転および単線電流共有対応；2相インタリーブ
• 保護機能：入力 OVLO/UVLO、出力 OVP、過温度保護（OTP）
• 高密度 HV ZVS‑Buck トポロジ；ファミリは最大 36–60 V の広入力対応
• 非常に高速な遷移応答

価格（MSRP）
数量 | MSRP (USD)
10+ | $15.95
25+ | $14.55
100+ | $13.65

在庫 / 発注
部品番号：PI3305-00-LGIZ
リードタイム：28 weeks
最小発注数量：10
ディストリビュータ在庫（スナップショット）：Arrow: 0, Avnet: 0, Digi‑Key: 0, Mouser: 0（更新 Dec. 18, 2025）

製品ページの参考資料

• データシート（PI33xx ファミリ）
• ホワイトペーパー：ZVS を用いた降圧制御、High‑Performance ZVS Buck
• アプリケーションノート AN:303 — 10 x 10 mm および 10 x 14 mm LGA/BGA パッケージの組立ガイドライン
• ユーザーガイド UG:302（PI33xx-xx-EVAL1 & PI34xx-xx-EVAL1）
• 機械図 / 製品外形図（PDF）および DXF
• 評価ボード：PI3305-00-EVAL1（評価ボード用ユーザーガイドあり）

技術仕様

• 部品番号：PI3305-00-LGIZ
• シリーズ：PI33（ZVS Buck）
• メーカー / ブランド：Vicor
• 公称入力電圧：24 V
• 公称出力電圧：15 V
• 最大出力電流：8 A
• パッケージ / 実装：10 x 14 LGA‑SIP
• パッケージ寸法：0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• 動作温度範囲：T = -40°C ～ 125°C（出荷時オプション）
• 典型ピーク効率：>96%（24Vin → 12Vout）、>95%（12Vin → 5Vout）
• 機能：周波数同期、ソフトスタート＆トラッキング、並列化＆電流共有、2相インタリーブ、CV/CC 動作
• 保護：OVLO/UVLO、OVP、OTP
• リードタイム：28 weeks；最小発注数量：10
• MSRP 階層（USD）：10+ = 15.95；25+ = 14.55；100+ = 13.65
