制御DC/DC 変換器 ZVS

SIP電気通信設備用産業用

概要

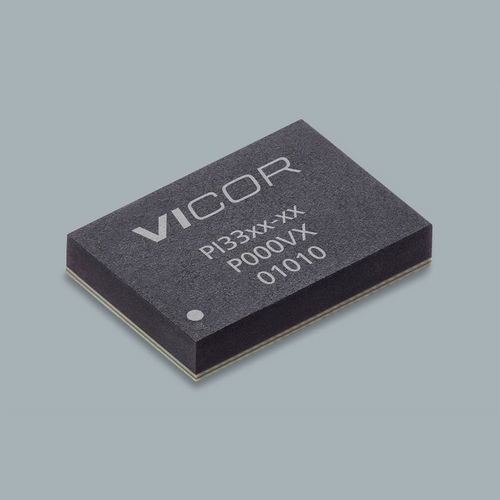

PI3323-00-LGMZ は PI332x ファミリの ZVS バックレギュレータで、コンパクトな 10 × 14 mm LGA‑SIP パッケージで提供されます。広い入力・出力レンジで高効率を実現し、非常に高速な過渡応答を備えます。ページに表示された例：入力 24 V、出力 3.3 V、最大出力電流 22 A。リードタイム：28 週間。最小発注数量：1。

パッケージ / 機械的仕様
パッケージ：10 × 14 LGA‑SIP（LGA SiP）。寸法：14.0 × 10.0 × 2.56 mm（0.5512 × 0.3937 × 0.1001 in）。

製品特長

• 広い動作範囲：12 Vin 最適化 (8–18 V) と広域 Vin (8–36 V)
• 広い Vout 範囲：1–16 V
• 高ピーク効率（24 Vin→12 Vout で >96%、12 Vin→5 Vout で >95%）および低負荷時の良好な効率
• 温度グレード：LGMZ（‑55°C～125°C）を含む
• 実装が容易：内部補償、外付け部品が少ない
• 柔軟な機能群：周波数同期、ユーザ調整可能なソフトスタートとトラッキング
• パラレル動作と単線電流共有、2相インタリーブ対応
• 保護機能：入力過電圧/低電圧ロックアウト（OVLO/UVLO）、出力過電圧保護（OVP）、過熱保護（OTP）
• 非常に高速な過渡応答；定電圧（CV）または定電流（CC）動作可能

ページに表示される仕様

• 部品番号：PI3323-00-LGMZ
• ファミリ：PI332x（ZVS Buck Regulator）
• 表示入力電圧：24 V
• 表示出力電圧：3.3 V
• 最大出力電流：22 A
• パッケージ / フットプリント：10 × 14 LGA‑SIP；14.0 × 10.0 × 2.56 mm
• 表示温度グレードの例：LGMZ = ‑55°C～125°C
• リードタイム：28 週間（表示）
• 最小発注数量：1

価格（MSRP）

• 1+ – $78.70
• 10+ – $62.53
• 25+ – $57.06
• 100+ – $53.52

ドキュメント / 参考資料（ページに掲載）

• データシート（PI332x ファミリ）
• ホワイトペーパー：Zero‑Voltage Switching Applied to Buck Regulation
• ホワイトペーパー：High‑Performance ZVS Buck Regulator
• Application Note AN:303 – 10 × 10 mm および 10 × 14 mm LGA/BGA パッケージの組立ガイドライン
• 評価ボードユーザーガイド（PI31xx/PI33xx 評価ボード）

関連評価ボード
表示されている評価ボード：PI3323-00-EVAL1（評価ボードとユーザーガイドを参照）。
