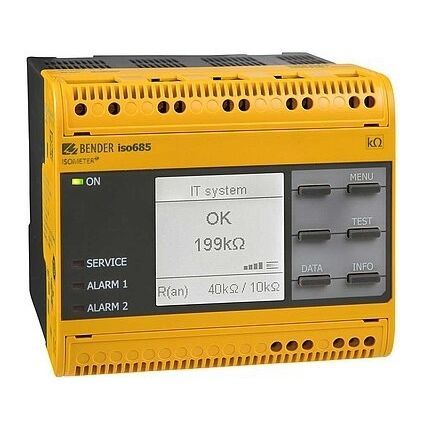

Dispositivo supervisor de isolamento para sistema trifásico ISOMETER® iso685-…-B series

de média tensãopara rede CACA/CC

Perfis de medição predefinidos Medição fiável da resistência de isolamento, tensão, capacitância e frequência Servidor Web integrado Modbus TCP/RTU Pode ser utilizado em sistemas de TI acoplados O ISOMETER® é um dispositivo de monitorização de isolamento de acordo com a norma IEC 61557-8 para sistemas IT. Os dispositivos são universalmente aplicáveis em sistemas AC, 3(N)AC, AC/DC e DC. Os sistemas AC podem incluir cargas extensas alimentadas por DC (tais como rectificadores, inversores, variadores de velocidade). Variantes do dispositivo iso685-D: Esta variante do aparelho ISOMETER® iso685-D possui um display LC gráfico de alta resolução e controlos de operação para operação direta das funções do aparelho. Não pode ser combinado com um FP200. iso685-S: Esta variante do aparelho ISOMETER® iso685-S não dispõe de visor nem de controlos de operação. Só pode ser utilizada em combinação com o FP200 e é operada através deste painel frontal. Opção "W": Os ISOMETER®s com e sem ecrã integrado estão disponíveis com a opção "W" para condições climáticas e mecânicas extremas (ISOMETER® iso685W-D e iso685W-S). Caraterísticas ISOMETER® para sistemas IT AC com rectificadores ou inversores ligados galvanicamente e para sistemas IT DC (IT = sistemas não enterrados) Adaptação automática à capacitância de fuga do sistema existente Combinação de AMPPlus e outros métodos de medição específicos do perfil Duas gamas de valores de resposta ajustáveis separadamente de 1 kΩ...10 MΩ Ecrã LC gráfico de alta resolução para uma excelente legibilidade e registo do estado do aparelho Monitorização da ligação (monitorização das linhas de medição) Auto-teste automático do aparelho Representação gráfica da resistência de isolamento ao longo do tempo (isoGraph)
