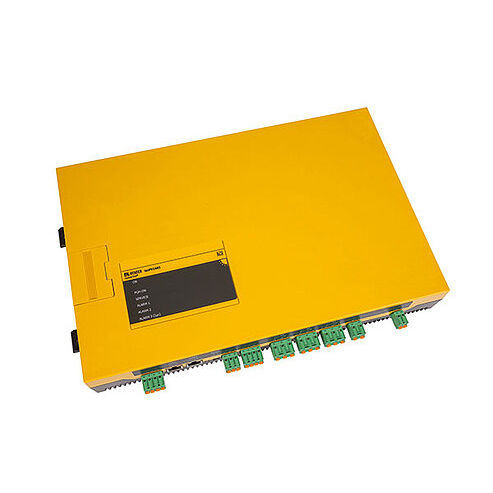

Dispositivo supervisor de isolamento CA/CC ISOMETER® isoPV1685RTU/isoPV1685P

CCcom localização de falhas de isolamentoMODBUS

Aplicação em sistemas fotovoltaicos até AC 1000 V/DC 1500 V Valores de resposta ajustáveis separadamente 200 Ω...1 MΩ Adaptação automática à capacitância de fuga do sistema até 2000 μF Interface selecionável RS-485 ou Modbus O dispositivo é utilizado para o isolamento de grandes sistemas fotovoltaicos até 1000 V AC/DC 1500 V concebidos como sistemas IT. O método de medição especialmente desenvolvido para flutuações lentas de tensão (MPP tracking) monitoriza a resistência de isolamento mesmo em sistemas equipados com grandes painéis de geradores solares, onde existem capacitâncias de fuga do sistema extremamente elevadas contra a terra devido a métodos de supressão de interferências. A adaptação às elevadas capacitâncias de fuga relacionadas com o sistema também ocorre automaticamente. O aparelho gera impulsos de corrente de localização necessários para a localização de defeitos de isolamento. Isto permite a localização do defeito de isolamento utilizando localizadores de defeitos de isolamento instalados permanentemente ou móveis. Caraterísticas Apenas a versão do dispositivo isoPV1685P fornece um injetor de corrente de localização. Monitorização do isolamento de sistemas fotovoltaicos de grande dimensão Medição de defeitos de isolamento de baixa resistência Valores de resposta Ran1 (alarme 1) e Ran2 (alarme 2) ajustáveis separadamente (ambos 200 Ω...1 MΩ) para pré-aviso e alarme. Aplica-se Ran1 ≥ Ran2. Ajuste automático a capacitâncias de fuga elevadas do sistema até 2000 μF, intervalo selecionável Monitorização da ligação de L+, L- para polaridade inversa (apenas DC)
