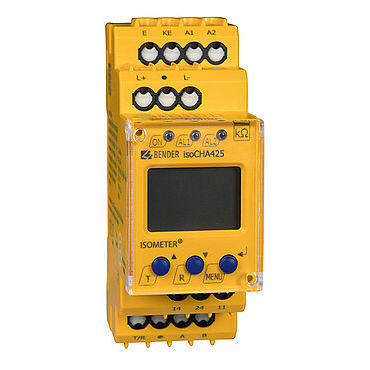

Dispositivo supervisor de isolamento CC ISOMETER® isoCHA425

RS485ModBUS RTU

Monitorização da resistência de isolamento para estações de carregamento DC de acordo com CCS ou CHAdeMO Deteção de falhas de isolamento assimétricas na gama de tensão do sistema CC entre 50 V e 400 V no espaço de 1 s Deteção de falhas de isolamento simétricas no espaço de 10 s Medição da tensão do sistema (RMS real) com deteção de subtensão e sobretensão Medição das tensões do sistema DC para a terra (L+/PE e L-/PE) O ISOMETER® monitoriza a resistência de isolamento RF para estações de carregamento rápido DC de acordo com a norma CHAdeMO ou de acordo com o Sistema de Carregamento Combinado (CCS) para gamas de tensão nominal do sistema entre DC 0 V e 400 V. Os defeitos de isolamento assimétricos são comunicados com um tempo de resposta ≤ 1 segundo. Falhas de isolamento simétricas dentro de 10 segundos. A capacitância de fuga máxima admissível do sistema Ce é de 5 μF. Para cumprir os requisitos das normas aplicáveis, devem ser efectuadas definições de parâmetros personalizadas no equipamento, de modo a adaptá-lo ao equipamento local e às condições de funcionamento. Respeitar os limites da gama de aplicação indicados nos dados técnicos. Qualquer utilização diferente da descrita neste manual é considerada incorrecta Caraterísticas Monitorização da resistência de isolamento RF das estações de carregamento DC de acordo com a norma CHAdeMO ou Combined Charging System (CCS).
