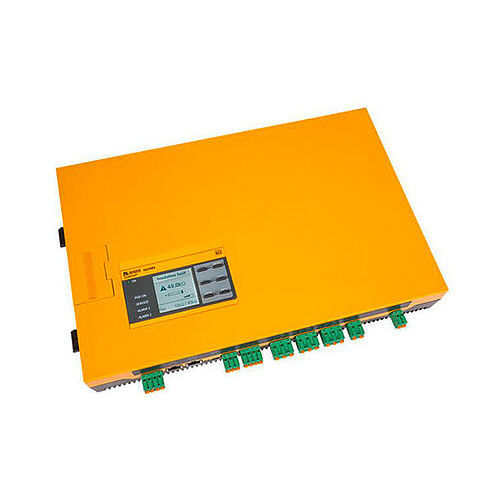

Dispositivo supervisor de isolamento para sistema trifásico ISOMETER® iso1685DP/isoHV1685D

de média tensãopara rede CACA/CC

Dispositivo de monitorização do isolamento para sistemas IT AC 1000 V e DC 1500 V Circuitos principais de aplicação com conversores de frequência ligados Valores de resposta ajustáveis separadamente 200 Ω...1 MΩ Função de visualização e controlo para sistemas de localização de defeitos de isolamento EDS Pode ser alargado para funcionar como um sistema de localização de defeitos de isolamento O ISOMETER® isoxx1685Dx-x25 é utilizado para a monitorização do isolamento de sistemas IT extensos. O método de medição especialmente desenvolvido monitoriza a resistência de isolamento também em instalações onde existem capacitâncias de fuga extremamente elevadas do sistema contra a terra devido a métodos de supressão de interferências. A adaptação às elevadas capacitâncias de fuga relacionadas com o sistema também ocorre automaticamente. O ISOMETER® iso1685Dxx gera impulsos de corrente de localização necessários para a localização de defeitos de isolamento. Isto permite a localização do defeito de isolamento utilizando localizadores de defeitos de isolamento instalados permanentemente ou móveis. Caraterísticas ISOMETER® para sistemas IT AC com rectificadores ou inversores ligados galvanicamente e para sistemas IT DC (IT = sistemas não enterrados) Adaptação automática à capacitância de fuga do sistema existente Combinação de AMPPlus e outros métodos de medição específicos do perfil Duas gamas de valores de resposta ajustáveis separadamente de 1 kΩ...10 MΩ para Alarme 1 e Alarme 2 Ecrã LC gráfico de alta resolução Monitorização da ligação (monitorização das linhas de medição) Auto-teste automático do aparelho Representação gráfica da resistência de isolamento ao longo do tempo (isoGraph) Memória de histórico com relógio em tempo real (buffer para três dias) para armazenar 1023 mensagens de alarme com data e hora Entradas e saídas digitais livremente programáveis Configuração remota via Internet ou Intranet (COMTRAXX® gateway)
