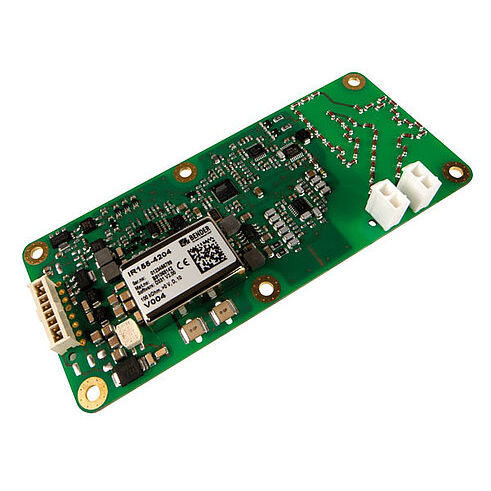

Dispositivo supervisor de isolamento para rede CA ISOMETER® IR155-4203/IR155-4204

CA/CCCC

Dispositivo de monitorização do isolamento (IMD) para sistemas de acionamento de corrente contínua (sistemas IT) desenterrados em veículos eléctricos Medição contínua da resistência de isolamento 0...10 MΩ Monitorização do isolamento de falhas de isolamento AC e DC para sistemas não enterrados (sistemas IT) 0...1000 V Saídas à prova de curto-circuito para deteção de falhas e valor de medição Adequado para sistemas de 12 V e 24 V O ISOMETER® iso-F1 IR155-4203/-4204 monitoriza a resistência de isolamento entre os condutores HV isolados e activos de um sistema de acionamento elétrico (Un = DC 0 V...1000 V) e a terra de referência (terra do chassis > Kl.31). A tecnologia de medição patenteada é utilizada para monitorizar o estado do isolamento no lado DC, bem como no lado do motor AC do sistema de acionamento elétrico. As falhas de isolamento existentes são sinalizadas de forma fiável, mesmo com interferências elevadas no sistema, que podem ser causadas por processos de controlo do motor, aceleração, recuperação de energia, etc. Caraterísticas Adequado para sistemas de 12 V e 24 V Auto-teste automático do dispositivo Medição contínua da resistência de isolamento 0...10 MΩ - Tempo de resposta < 2 s após a ligação para a primeira estimativa da resistência de isolamento (SST) - Tempo de resposta < 20 s para a resistência de isolamento medida (DCP) Adaptação automática à capacitância de fuga do sistema existente (≤1 μF) Deteção de falhas de terra e linha de terra perdida Monitorização do isolamento de defeitos de isolamento AC e DC para sistemas não detectados (sistemas IT) 0...1000 V pico
