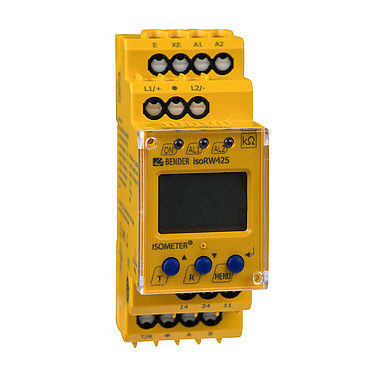

Dispositivo supervisor de isolamento para rede CA ISOMETER® isoRW425

CA/CCCCRS485

Dispositivo de monitorização do isolamento para sistemas IT AC e DC Circuitos de controlo de aplicação em veículos ferroviários de acordo com a norma EN 50155 Medição da impedância de isolamento (modo Z) para 50 Hz ou 60 Hz Adaptação automática à capacitância de fuga do sistema até 300 μF Medição da tensão nominal do sistema (RMS) com deteção de subtensão e sobretensão O ISOMETER® monitoriza a resistência de isolamento (modo R) ou a impedância de isolamento (modo Z) de circuitos principais AC/DC desenterrados (sistemas IT) com tensões nominais de sistema de 3(N)AC, AC, AC/DC ou DC 0...440 V. Os componentes DC existentes em sistemas 3(N)AC, AC/DC não influenciam as caraterísticas de funcionamento quando flui uma corrente de carga mínima de DC 10 mA. Devido à tensão de alimentação separada, os sistemas desenergizados também podem ser monitorizados. A capacitância de fuga máxima admissível do sistema Ce é de 300 μF no modo R e de 1μF no modo Z. Caraterísticas Monitorização da resistência de isolamento (modo R) ou da impedância de isolamento (modo Z) de sistemas 3(N)AC, AC e Sistemas de corrente contínua (sistemas IT) com rectificadores ou inversores ligados galvanicamente Impedância de isolamento (modo Z) para 50 Hz ou 60 Hz Medição da tensão nominal do sistema (RMS) com deteção de subtensão e sobretensão Medição das tensões CC do sistema à terra (L+/PE e L-/PE) Adaptação automática à capacitância de fuga do sistema até 300 μF em modo R e 1μF em modo Z Auto-teste automático do dispositivo com monitorização da ligação Atraso de arranque selecionável, atraso de resposta e atraso na libertação Duas gamas de resposta ajustáveis separadamente de 1...990 kΩ (Alarme 1, Alarme 2) Sinalização de alarme através de LEDs (AL1, AL2), um ecrã e relés de alarme (K1, K2) Funcionamento N/C ou N/O selecionável
