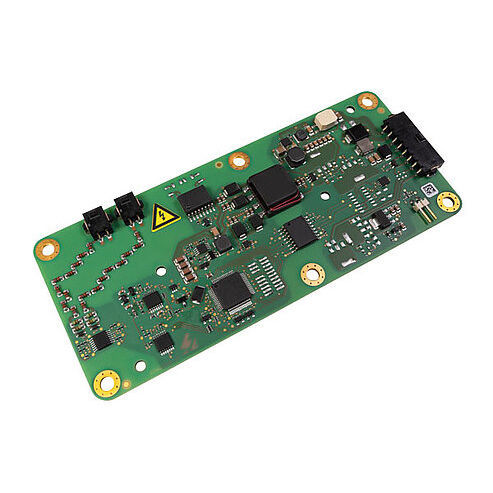

Dispositivo supervisor de isolamento para rede CA ISOMETER® iso175

CA/CCCCpara rede de BT

O dispositivo de monitorização do isolamento ISOMETER® iso175 foi concebido para sistemas de acionamento não enterrados em veículos híbridos, de célula de combustível e eléctricos. O dispositivo detecta de forma fiável falhas de isolamento, contribuindo significativamente para a segurança eléctrica e a disponibilidade do sistema elétrico. Um fator chave de sucesso é a utilização de um método de medição ativo e patenteado, que permite a monitorização do isolamento mesmo quando o sistema de alta tensão está desenergizado, antes da ligação do sistema de armazenamento de energia. Graças ao interrutor de terra integrado, não são necessários relés ou contactores adicionais. O ISOMETER® iso175 também garante medições de isolamento fiáveis, mesmo com elevadas capacitâncias de fuga do sistema de até 10 μF. Com a sua interface CAN integrada, o dispositivo de monitorização do isolamento pode ser facilmente integrado em sistemas modernos, fornecendo informações adicionais para apoiar e simplificar a análise do sistema. Caraterísticas Adequado para sistemas de 12 V e 24 V DC (tensão de alimentação) Monitorização do isolamento de falhas de isolamento DC para sistemas não detectados (sistemas IT) DC 0...1000 V / AC 0...480 V 50/60 Hz (apenas variante B91068200 a partir do firmware V1.01) Medição contínua da resistência de isolamento RF_corrected = 0...35 MΩ (RF_original = 0...50 MΩ) Tempo de resposta ≤ 30 s para resistências de isolamento ≤ 500 Ω/Volt e capacitâncias de fuga do sistema ≤ 2 μF Capacitância máxima de fuga do sistema até 10 μF (perfil de alta capacidade) Medição do isolamento também possível quando o sistema HV está desenergizado Auto-diagnóstico integrado (auto-teste em linha) Monitorização da ligação HV (auto-teste offline) Monitorização contínua da ligação à terra Deteção de subtensão Desconexão do dispositivo possível através do interrutor de terra (Earthlift)
