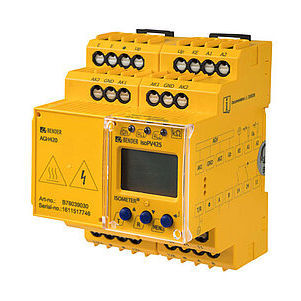

Dispositivo supervisor de isolamento CA/CC ISOMETER® isoPV425

CCRS485ModBUS RTU

Dispositivo de monitorização do isolamento para sistemas IT AC e DC Aplicação em sistemas fotovoltaicos até AC 690 V/DC 1000 V Adaptação automática à capacitância de fuga do sistema até 1000 μF Medição da tensão nominal do sistema (RMS) com deteção de subtensão e sobretensão O ISOMETER® da série isoPV425 monitoriza a resistência de isolamento de circuitos principais AC/DC desenterrados (sistemas IT) com tensões nominais de 3(N)AC, AC, AC/DC 0...690 V ou DC 0...1000 V. Os componentes DC existentes nos sistemas AC/DC não influenciam as caraterísticas de funcionamento. Uma tensão de alimentação separada permite que os sistemas desenergizados também sejam monitorizados. A capacitância de fuga máxima permitida para o sistema é de 1000 µF. Caraterísticas Monitorização de sistemas AC e DC não energizados com rectificadores ou inversores ligados galvanicamente Medição da tensão nominal do sistema Un (True RMS) com deteção de subtensão e sobretensão Medição das tensões CC do sistema à terra (L+/PE e L-/PE) Adaptação automática à capacitância de fuga do sistema até 1000 μF Auto-teste automático do dispositivo com monitorização da ligação Atraso de arranque selecionável, atraso de resposta e atraso na libertação Duas gamas de valores de resposta ajustáveis separadamente de 1...500 kΩ (Alarme 1, Alarme 2) Sinalização de alarme através de LEDs (AL1, AL2), um ecrã e relés de alarme (K1, K2) Funcionamento N/C ou N/O selecionável Indicação do valor medido através de um ecrã LCD multifuncional Possibilidade de ativação da memória de falhas RS-485 (isolado galvanicamente) incluindo os seguintes protocolos: - Interface BMS (Bender measuring device interface) para troca de dados com outros componentes Bender - Modbus RTU - isoData (para saída contínua de dados) Proteção por palavra-passe para evitar alterações de parâmetros não autorizadas
