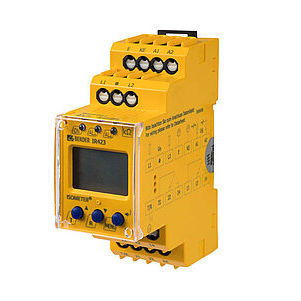

Dispositivo supervisor de isolamento para rede CA ISOMETER® IR423

CA/CCCC

Dispositivo de monitorização do isolamento para geradores móveis Separação de proteção com monitorização do isolamento e desconexão De acordo com as normas IEC 60364-5-55 e IEC 61557-8 Dois valores de resposta configuráveis separadamente Ecrã LC multifuncional O ISOMETER® da série IR423 foi concebido para monitorizar a resistência de isolamento RF de um sistema AC desenterrado de 0...300 V à terra que é fornecido por um gerador móvel de acordo com a IEC 60364-5-551 / DIN VDE 0100-551 (VDE 0100-551). O IR423 é adequado para sistemas AC com frequências de funcionamento ≥ 30 Hz, bem como para sistemas AC com circuitos DC diretamente ligados. A capacitância de fuga máxima admissível do sistema Cemax é de 5 F. Caraterísticas Monitorização do isolamento para geradores móveis AC 0...300 V Proteção por separação eléctrica com monitorização do isolamento e desconexão Versão "W" para proteção contra grandes esforços mecânicos Dois valores de resposta ajustáveis separadamente Sistema de monitorização da ligação/terra LED de ligação, LEDs de alarme: Alarme 1, Alarme 2 Botão de teste/reset interno/externo Dois relés de alarme separados (um contacto de comutação cada) Funcionamento N/O ou N/C, selecionável Comportamento de memória de falhas, selecionável Auto-monitorização com alarme automático Ecrã LC multifuncional Atraso de resposta ajustável Caixa de dois módulos (36 mm) Terminal de ligação por cabo (dois terminais por ligação) Aplicações IEC 60364-7-717, DIN VDE 0100-717 (2005) Instalações eléctricas em unidades móveis ou transportáveis DIN VDE 0100-551 (VDE 0100-551), IEC 60364-5-551 Grupos electrogéneos de baixa tensão (geradores móveis) GW 308 "Mobile Stromerzeuger für Rohrleitungsbaustellen 8/00" (Geradores móveis de energia auxiliar em estaleiros de tubagens) (DVGW)
