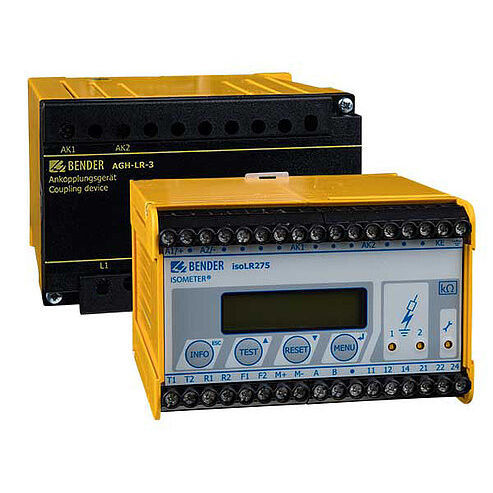

Dispositivo supervisor de isolamento para rede CA ISOMETER® isoLR275

CA/CCCC4–20 mA

Dispositivo de monitorização do isolamento para sistemas IT AC e DC Aplicação em circuitos principais com nível de isolamento de baixa resistência Valores de resposta ajustáveis separadamente 200 Ω...100 kΩ Relé de desconexão do isómetro para o funcionamento de vários ISOMETER® em sistemas IT interligados Memória de histórico com relógio em tempo real para armazenamento de mensagens de alarme com data e hora O ISOMETER® isoLR275 em conjunto com o dispositivo de acoplamento AGH-LR monitoriza a resistência de isolamento de sistemas IT. Ele é adequado para uso universal em sistemas 3(N) AC, AC/DC e DC. Os sistemas AC podem incluir cargas extensas alimentadas por DC, tais como conversores ou accionamentos DC controlados por tiristores. A adaptação às capacitâncias de fuga existentes no sistema é efectuada automaticamente. Para a adaptação da gama de tensão nominal, utilizar apenas o dispositivo de acoplamento AGH-LR fornecido com o aparelho. o isoLR275 pode partilhar o bus BMS com outros dispositivos de bus Caraterísticas : ISOMETER® para sistemas IT AC com rectificadores ou conversores ligados galvanicamente e para sistemas IT DC (IT = sistemas não enterrados) Particularmente adequado para monitorizar instalações eléctricas com um baixo nível de resistência o isoLR275 é sempre operado em conjunto com o AGH-LR Adaptação automática à capacitância de fuga do sistema existente Método de medição AMPPlus (Patente Europeia: EP 0 654 673 B1) Escolha de métodos de medição para satisfazer diferentes requisitos Duas gamas de resposta ajustáveis separadamente de 0,2 kΩ...100 kΩ cada (Alarme 1, Alarme 2) Ecrã LC de duas linhas Auto-teste automático do dispositivo Memória com relógio em tempo real para guardar mensagens de alarme com carimbo de data e hora Interface BMS (Bender Measuring Device Interface) para comunicação com outros dispositivos Bender (RS-485 isolado galvanicamente)
