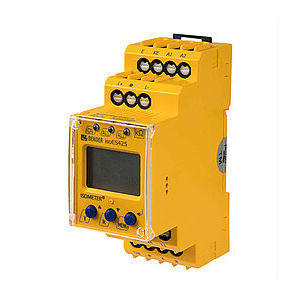

Dispositivo supervisor de isolamento CA/CC ISOMETER® isoES425

CCRS485

Para sistemas de armazenamento de energia estacionários de acordo com a norma VDE-AR-E 2510-2 (aplicação) Dispositivo de monitorização do isolamento de acordo com a norma de produto IEC 61557-8 Valores de resposta predefinidos de acordo com a recomendação da VDE-AR-E 2510-2 Ecrã LC multifuncional O ISOMETER® isoES425 monitoriza a resistência de isolamento de sistemas AC, AC/DC e DC (sistemas IT) não aterrados para dispositivos de armazenamento de energia até AC/DC 400 V. Os componentes de alimentação DC existentes nos sistemas AC/DC não influenciam as caraterísticas de funcionamento. O isoES425 é utilizado para monitorizar e indicar a ligação à terra durante o funcionamento da rede. Quando operado como um sistema isolado, o isoES425 assume a monitorização do sistema isolado (sistema IT). Caraterísticas Monitorização do isolamento para sistemas não aterrados AC/DC Medição da tensão da rede (r.m.s.) com deteção de subtensão e sobretensão Medição do sistema de tensões DC para a terra (L1+/PE e L2-/PE) Adaptação automática à capacitância de fuga do sistema até 100 μF Atraso de arranque selecionável, atraso de resposta e atraso na libertação Duas gamas de valores de resposta ajustáveis separadamente de 1...990 kΩ (Alarme 1, Alarme 2) Sinalização de alarme através de LEDs (AL1, AL2), um ecrã e relés de alarme (K1, K2) Auto-teste automático do aparelho com monitorização da ligação Funcionamento N/C ou N/O dos relés selecionável Indicação do valor medido através de LCD multifuncional Possibilidade de ativação da memória de falhas RS-485 (isolado galvanicamente) incluindo os seguintes protocolos: - Interface BMS (Bender measuring device interface) para troca de dados com outros componentes Bender - IsoData (para saída contínua de dados) Proteção por palavra-passe para evitar alterações não autorizadas dos parâmetros
