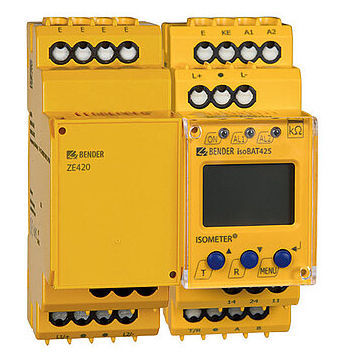

Dispositivo supervisor de isolamento CC ISOMETER® isoBAT425

RS485ModBUS RTU

Dispositivo de controlo do isolamento para a produção de baterias De acordo com a norma IEC 61557-8 Ecrã multifuncional Localização do local do defeito (L+ ou L-) Baterias até 400 V CC Este ISOMETER® destina-se a monitorizar a resistência de isolamento, bem como a tensão de uma bateria durante a sua montagem a partir de células individuais da bateria. O ISOMETER® monitoriza a resistência de isolamento de baterias com tensões nominais de sistema de 0...400 V DC. A capacitância de fuga máxima admissível do sistema Ce é de 1 μF. Os valores medidos resultantes permitem diagnosticar o tipo e a localização do defeito de isolamento. Para cumprir os requisitos das normas aplicáveis, devem ser efectuados ajustes de parâmetros personalizados no equipamento, de modo a adaptá-lo às condições locais de equipamento e funcionamento. É necessário ter em atenção os limites da área de aplicação indicados nas especificações técnicas Caraterísticas Monitorização da resistência de isolamento RF à terra Monitorização da tensão da bateria Un entre os terminais L+ e L- Medição das tensões UL+e e UL-e dos terminais L+ e L- à terra Determinação da localização do defeito (%), ou seja, a distribuição da resistência de isolamento RF entre os terminais L+ e L- Monitorização e ajuste automático da capacitância de fuga do sistema até 1 μF Monitorização contínua da ligação dos terminais L+, L- e E Atraso de arranque selecionável, atraso de resposta e atraso na libertação Duas gamas de valores de resposta ajustáveis separadamente de 10 kΩ ...5 MΩ (alarme 1, alarme 2) Frequência de medição configurável para adaptação às caraterísticas físicas da bateria Sinalização de alarme através de LEDs (AL1, AL2), ecrã e relés de alarme (K1, K2) Auto-teste automático do aparelho
