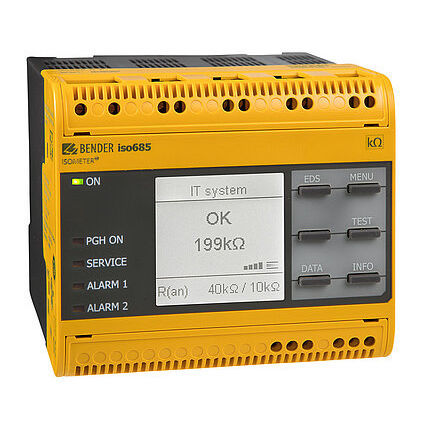

Dispositivo supervisor de isolamento para sistema trifásico ISOMETER® iso685-…-P series

de média tensãopara rede CARS485

Perfis de medição predefinidos Medição fiável da resistência de isolamento, tensão, capacitância e frequência Servidor Web integrado Modbus TCP/RTU Memória de histórico O ISOMETER® é um dispositivo de monitorização do isolamento para sistemas de TI de acordo com as normas IEC 61557-8 e IEC 61557-9. É universalmente aplicável em sistemas AC, 3(N)AC, AC/DC e DC. Os sistemas AC podem incluir cargas extensas fornecidas por DC (tais como rectificadores, inversores, variadores de velocidade). Em combinação com os localizadores de defeitos de isolamento da série EDS44x ou com os transformadores de corrente de medição adequados, pode ser criado um sistema de localização de defeitos de isolamento com a iso685-...-P. Variantes do aparelho iso685-D-P: Esta variante do aparelho ISOMETER® iso685-D-P possui um display LC gráfico de alta resolução e comandos de operação para a operação direta das funções do aparelho. Não pode ser combinado com um FP200. iso685-S-P: Esta variante do aparelho ISOMETER® iso685-S-P não dispõe de visor nem de controlos de operação. Só pode ser utilizada em combinação com o FP200 e é operada através deste painel frontal. Opção "W": Os ISOMETER®s com e sem ecrã integrado estão disponíveis com a opção "W" para condições climáticas e mecânicas extremas (ISOMETER® iso685W-D-P e iso685W-S-P). Caraterísticas iso685-...-P ISOMETER® para sistemas IT AC com rectificadores ou inversores ligados galvanicamente e para sistemas IT DC (IT = sistemas não enterrados) Adaptação automática à capacitância de fuga do sistema existente Combinação de AMPPlus e outros métodos de medição específicos do perfil Duas gamas de valores de resposta ajustáveis separadamente de 1 kΩ...10 MΩ para Alarme 1 e Alarme 2 Ecrã LC gráfico de alta resolução
