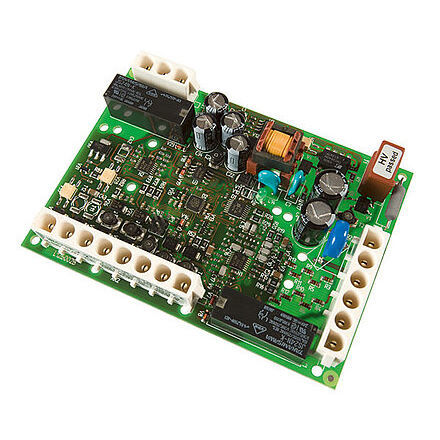

Dispositivo supervisor de isolamento para rede CA ISOMETER® IR123P

Dispositivo de monitorização do isolamento para geradores móveis Separação de proteção com monitorização do isolamento e desconexão De acordo com as normas IEC 60364-5-55 e IEC 61557-8 Saída de optoacoplador para sinalização do estado do dispositivo Saída PWM separada galvanicamente para o valor de medição O ISOMETER® IR123P monitoriza a resistência de isolamento RF de um sistema AC desenterrado de 100...300 V contra a terra, que é alimentado por um gerador móvel de acordo com a norma DIN VDE 0100-551. O IR123 é adequado para sistemas AC com frequências de funcionamento de 22...65 Hz, bem como para sistemas AC com componentes DC. A capacitância de fuga máxima admissível do sistema Cemax é de 5 μF. Caraterísticas Monitorização do isolamento para sistemas AC (sistemas IT) não descobertos 100...300 V Adaptação automática à capacidade de fuga do sistema existente Técnica de medição optimizada para processos de controlo de baixa frequência Saída PWM isolada eletricamente para o valor de medição kΩ Saída de optoacoplador para sinalização do estado do dispositivo Auto-teste automático do aparelho Revestimento Certonal Valor de resposta permanentemente definido para a resistência de isolamento 23/46 kΩ Segunda gama de resposta 40/80 kΩ selecionável através de um jumper Aplicações Monitorização de sistemas AC (sistemas IT) desenterrados em geradores móveis
