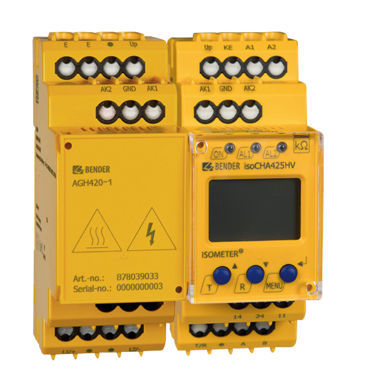

Dispositivo supervisor de isolamento CC ISOMETER® isoCHA425HV

RS485ModBUS RTU

Comutável entre CCS (Sistema de Carregamento Combinado) e CHAdeMO Tensões nominais até 1000 V CC Deteção de falhas de isolamento simétricas e assimétricas Interface Modbus RTU isolada eletricamente Indicação da localização do defeito (DC+/DC/balanceado) O ISOMETER® isoCHA425HV em combinação com o dispositivo de acoplamento AGH420-1/AGH421-1 monitoriza a resistência de isolamento RF para estações de carregamento rápido DC de acordo com a norma CHAdeMO ou de acordo com o Sistema de Carregamento Combinado (CCS) para gamas de tensão nominal do sistema entre DC 0 V e 1000 V. Para cumprir os requisitos das normas aplicáveis, é necessário efetuar definições de parâmetros personalizadas no equipamento, de modo a adaptá-lo ao equipamento e às condições de funcionamento locais. É necessário ter em atenção os limites da gama de aplicação indicados nos dados técnicos. Qualquer outra utilização ou uma utilização que ultrapasse estes limites constitui uma utilização incorrecta. Caraterísticas Monitorização da resistência de isolamento RF das estações de carregamento DC de acordo com a norma CHAdeMO ou Combined Charging System (CCS) CHAdeMO (Modo CHd e CHA): - Capacitância de fuga máxima do sistema 1,6 μF por condutor - Deteção de defeitos de isolamento na gama de tensões do sistema 50 V a 1000 V - Defeitos de isolamento unipolares RFU: RFU≤ 100 kΩ: Tempo de resposta ≤ 1 s, 100 kΩ 160 kΩ (200 kΩ): sem deteção (Desativação) (apenas CHd) CCS (Modo dc): - Deteção de defeitos de isolamento até 2 MΩ - Capacitância de fuga máxima do sistema Ce: 20 μF - Tempo de resposta tan a Ce ≤ 5 μF ou RF ≤ 100 kΩ: ≤ 10 s Medição da capacitância de fuga do sistema Ce
