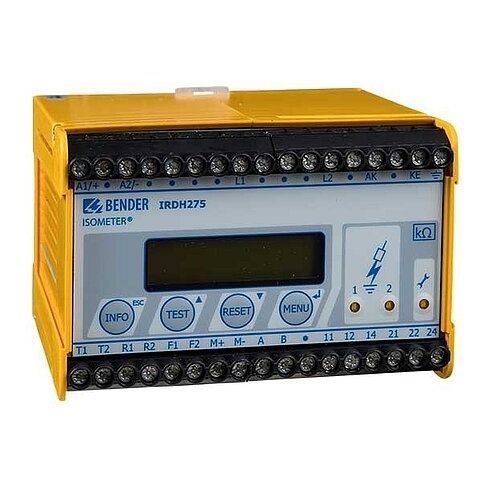

Dispositivo supervisor de isolamento para rede CA ISOMETER® IRDH275BM-7

CA/CCCC4–20 mA

Dispositivo de monitorização do isolamento para sistemas IT AC e DC Aplicação para accionamentos incluindo conversores de média tensão até 15,5 kV Em combinação com AGH675S-7 e AGH675S- MV15 Memória de histórico com relógio em tempo real para armazenar mensagens de alarme com data e hora Interface RS-485 isolada galvanicamente para troca de dados A combinação de dispositivos ISOMETER® IRDH275BM-7 e o dispositivo de acoplamento AGH675S-7 ou os dispositivos de acoplamento AGH675S-7MV15 foi concebida para monitorizar a resistência de isolamento de sistemas de média tensão não aterrados (sistemas IT). É adequado para utilização universal em sistemas 3AC, combinados AC/DC e DC. Os sistemas AC podem incluir cargas extensivas alimentadas por DC. O método de medição AMPPlus satisfaz os requisitos específicos das fontes de alimentação modernas que incluem frequentemente rectificadores, conversores, accionamentos DC controlados por tiristores e componentes DC diretamente ligados. Tendo em conta as capacitâncias de fuga do sistema, o IRDH275BM-7 adapta-se automaticamente às condições existentes no sistema, de modo a otimizar o tempo de medição. Caraterísticas Monitorização do isolamento para accionamentos, incluindo conversores de média tensão até 15,5 kV Dois valores de resposta ajustáveis separadamente 100 kΩ...10 MΩ Método de medição AMPPlus (patente europeia: EP 0 654 673 B1) Adaptação automática à capacitância de fuga do sistema Botão de informação para visualizar as definições do dispositivo e a capacidade de fuga do sistema Memória de histórico com relógio em tempo real para guardar mensagens de alarme com carimbo de data e hora Interface BMS (Bender Measuring Device Interface) para comunicação com outros aparelhos Bender (RS-485 isolado eletricamente) Saída de corrente 0(4)...20mA (isolada eletricamente) análoga ao valor de isolamento medido
