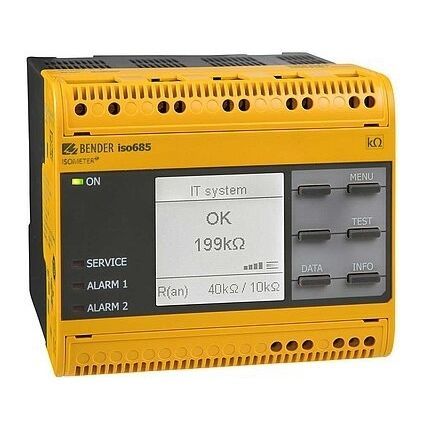

Dispositivo supervisor de isolamento para sistema trifásico ISOMETER® isoNAV685-D

de média tensãopara rede CACA/CC

Disparo instantâneo 150 ms Desconexão do inversor Modbus TCP Disparo por mudança de tensão O ISOMETER® isoNAV685-D é um dispositivo de monitorização de isolamento para sistemas de TI de acordo com a norma IEC 61557-8. É aplicável para utilização em sistemas 3(N)AC com frequência nominal do sistema de 60 Hz. Caraterísticas ISOMETER® para sistemas IT AC com rectificadores ou inversores ligados galvanicamente e para sistemas IT DC (IT = sistemas não enterrados) Adaptação automática à capacitância de fuga do sistema existente Combinação de AMPPLUS e outros métodos de medição dependentes do perfil Um valor de resposta ajustável para a monitorização do isolamento na gama de 1 kΩ...10 MΩ (ajuste de fábrica = 5 kΩ) e um valor de resposta de 150 V para a tensão de desvio DC Display LC gráfico de alta resolução para uma excelente legibilidade e registo do estado do dispositivo Monitorização da ligação (monitorização das linhas de medição) Auto-teste automático do aparelho Representação gráfica da resistência de isolamento ao longo do tempo (isoGraph) Memória de histórico com relógio em tempo real (buffer para três dias) para armazenamento de 1023 mensagens de alarme com data e hora Saída de corrente ou tensão 0(4)...20 mA, 0...400 μA, 0...10 V, 2...10 V (separada galvanicamente) que é análoga ao valor de isolamento medido do sistema Entradas e saídas digitais livremente programáveis Ajuste remoto através da Internet ou Intranet (servidor web/opção: COMTRAXX® gateway) Diagnóstico remoto mundial através da Internet (disponível apenas pela Bender Service) BCOM, Modbus TCP e servidor Web Aplicações Circuitos principais AC/DC com componentes DC diretamente ligados, tais como rectificadores, conversores, variadores de velocidade Sistemas que incluem fontes de alimentação de modo comutado Sistemas que incluem inversores de frequência
