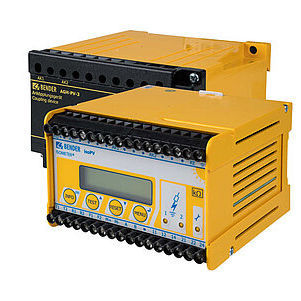

Dispositivo supervisor de isolamento para rede CA ISOMETER® isoPV

CA/CCCCRS485

Dispositivo de monitorização do isolamento para sistemas IT AC e DC Aplicação em sistemas fotovoltaicos até AC 793 V/DC 1100 V Valores de resposta ajustáveis separadamente 200 Ω...100 kΩ Adaptação automática à capacitância de fuga do sistema até 2000 μF Relé de desconexão do isómetro para o funcionamento de vários ISOMETER® em sistemas informáticos interligados O ISOMETER® da série isoPV foi concebido para monitorizar a resistência de isolamento de circuitos principais não aterrados (sistemas IT) AC, AC/DC 0...793 V resp. DC 0...1100 V. Os sistemas solares que contêm inversores e transformadores de isolamento são frequentemente concebidos como sistemas IT. As variantes iso-PV que utilizam o método de medição AMPPlus capaz de se adaptar a flutuações lentas de tensão satisfazem os requisitos particulares dos sistemas solares modernos. Devido à ampla distribuição espacial ou aos métodos de supressão de interferências EMC, ocorrem frequentemente nestes sistemas elevadas capacitâncias de fuga contra a terra. Tendo isto em conta, o isoPV adapta-se automaticamente às condições do sistema de modo a otimizar o tempo de medição. Em particular, os requisitos para faixas de tensão admissíveis, juntamente com um baixo nível de isolamento, podem ser atendidos aqui. Utilizar o ISOMETER® isoPV apenas em combinação com o AGH-PV. Uma tensão de alimentação externa permite que sistemas desenergizados também sejam monitorizados. Caraterísticas Monitorização do isolamento para sistemas desactivados AC, AC / DC 0...793 V, DC 0...1100 V Dois valores de resposta ajustáveis separadamente 0,2 kΩ...100 kΩ Vários métodos de medição AMPPlus selecionáveis Adaptação automática à capacitância de fuga do sistema Botão de informação para visualizar as definições do dispositivo e a capacidade de fuga do sistema Auto-monitorização com alarme automático Auto-teste automático, selecionável
