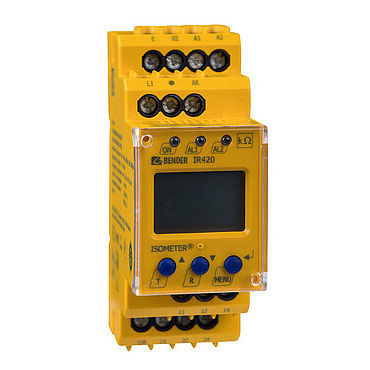

Dispositivo supervisor de isolamento para rede CA ISOMETER® IR420-D6

CA/CCCC

Dispositivo de monitorização do isolamento para cargas desenergizadas Aplicação em sistemas TN, TT ou IT De acordo com a norma IEC 61557-8 Dois valores de resposta configuráveis separadamente Ecrã LC multifuncional O monitor offline da série IR420-D6 foi concebido para monitorizar a resistência de isolamento de cargas no estado desenergizado. Estas cargas, normalmente operadas temporariamente ou desenergizadas a maior parte do tempo, por exemplo, bombas de extintores de incêndio, accionamentos de válvulas deslizantes, etc., são alimentadas por sistemas TN, TT ou IT. No entanto, durante os períodos de paragem, a humidade ou outros efeitos podem causar falhas de isolamento na cablagem ou nas cargas, que podem não ser detectadas. A ligação do aparelho pode, então, levar ao disparo do dispositivo de proteção ou pode mesmo provocar incêndios no motor e o aparelho não pode ser operado. Em combinação com um dispositivo de acoplamento, os isómetros também podem ser utilizados para tensões mais elevadas. Caraterísticas Monitorização do isolamento para sistemas TN, TT e não energizados AC, 3(N)AC e DC Tensão nominal extensível através de dispositivo de acoplamento Dois valores de resposta ajustáveis separadamente 100 kΩ...10 MΩ LEDs: LED de alimentação, LEDs Alarme 1, Alarme 2 para sinalização de falhas de isolamento Botão combinado de teste/reset Dois relés de alarme separados com um contacto de comutação cada Comportamento de memória de falhas, selecionável Terminal de ligação por cabo (dois terminais por ligação) Aplicações Cargas desenergizadas, tais como bombas automáticas de extintores de incêndio, accionamentos de emergência, guindastes de navios, accionamentos de válvulas deslizantes em linhas de abastecimento (gás, água, óleo), sistemas de fecho motorizados, bombas de mergulho, accionamentos para âncoras, elevadores, válvulas de gás de combustão e geradores de reserva.
