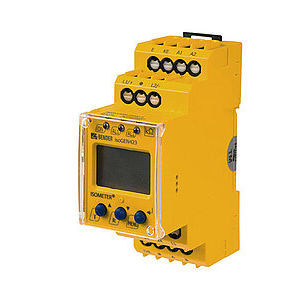

Dispositivo supervisor de isolamento para rede CA ISOMETER® isoGEN423

CA/CCCCRS485

Dispositivo de monitorização do isolamento para geradores móveis Isolamento de proteção com monitorização do isolamento e desativação Em conformidade com as normas DIN VDE 0100-551 e DIN EN 61557-8 Dois valores de resposta (configurações de fábrica 46 kΩ, 23 kΩ) O ISOMETER® monitoriza a resistência de isolamento de sistemas AC, AC/DC e DC (sistemas IT) com tensões nominais de sistema de 3(N)AC, AC/DC 0...400 V ou DC 0...400 V. A capacitância de fuga máxima admissível do sistema Ce é de 5 μF. Os componentes DC existentes em sistemas AC não influenciam as caraterísticas de funcionamento, quando flui uma corrente de carga mínima de DC 10 mA. Uma tensão de alimentação separada permite que os sistemas desenergizados também sejam monitorizados. Caraterísticas Monitorização da resistência de isolamento para sistemas AC/DC não energizados Medição da tensão do sistema (r.m.s. real) com deteção de subtensão e sobretensão Medição das tensões do sistema DC para a terra (L1+/PE e L2-/PE) Dois modos de funcionamento: GEn e DC Adaptação automática à capacitância de fuga do sistema até 5 μF Atraso de arranque selecionável, atraso de resposta e atraso na libertação Duas gamas de valores de resposta ajustáveis separadamente de 5...200 kΩ (Alarme 1, Alarme 2) Sinalização de alarme através de LEDs (AL1, AL2), um ecrã e relés de alarme (K1, K2) Auto-teste automático do aparelho com monitorização da ligação Operação de relé N/C ou N/O selecionável Indicação do valor medido através de um ecrã LCD multifuncional Possibilidade de ativação da memória de falhas RS-485 (isolado galvanicamente) incluindo os seguintes protocolos: - Interface BMS (Bender measuring device interface) para troca de dados com outros componentes Bender - Modbus RTU - IsoData (para saída contínua de dados) Proteção por palavra-passe para evitar alterações de parâmetros não autorizadas
