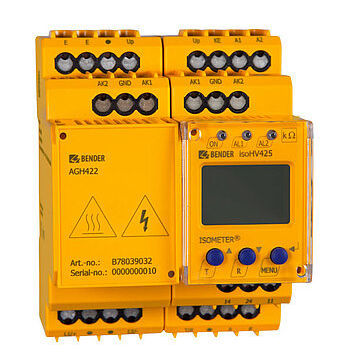

Dispositivo supervisor de isolamento CA/CC ISOMETER® isoHV425

CCRS485ModBUS RTU

Monitorização contínua do isolamento a uma tensão nominal do sistema de AC/DC 0 V ... 1000 V A interface galvanicamente separada permite a manutenção preditiva do sistema que está a ser monitorizado Medição das tensões nominais do sistema e das tensões parciais à terra Ajuste automático à capacitância de fuga do sistema até 150 µF Indicação da distribuição do valor do isolamento (condutores L1/+ e L2/-) em sistemas DC O ISOMETER® monitoriza a resistência de isolamento de sistemas AC, AC/DC e DC (sistemas IT) desenterrados com tensões nominais de sistema de 3(N)AC, AC/DC 0 ... 1000 V ou DC 0 ...1000 V. A capacitância de fuga máxima permitida do sistema Ce é de 150 μF. Os componentes DC existentes em sistemas AC não influenciam as caraterísticas de funcionamento, quando flui uma corrente de carga mínima de DC 100 mA. Uma tensão de alimentação separada permite que os sistemas desenergizados também sejam monitorizados. Para cumprir os requisitos das normas aplicáveis, devem ser efectuadas definições de parâmetros personalizadas no equipamento, de modo a adaptá-lo ao equipamento e às condições de funcionamento locais. É necessário ter em conta os limites da área de aplicação indicados nas especificações técnicas. Qualquer utilização diferente da descrita neste manual é considerada incorrecta. Caraterísticas Monitorização da resistência de isolamento para sistemas AC/DC não aterrados Medição da tensão da rede (r.m.s. verdadeira) com deteção de subtensão e sobretensão Medição das tensões do sistema DC à terra (L1+/PE e L2-/PE) Adaptação automática à capacitância de fuga do sistema até 150 μF Atraso de arranque selecionável, atraso de resposta e atraso na libertação Duas gamas de valores de resposta ajustáveis separadamente de 10...500 kΩ (Alarme 1, Alarme 2)
