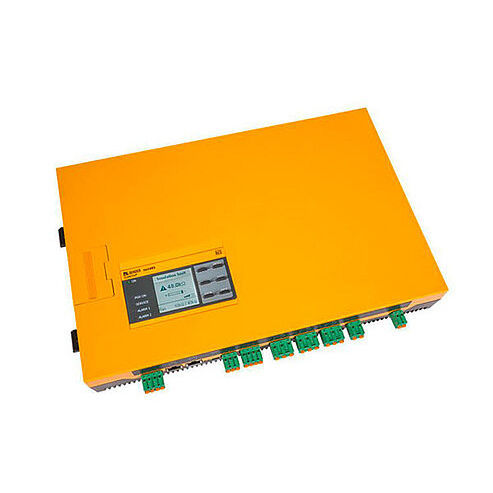

Dispositivo supervisor de isolamento CA/CC ISOMETER® isoPV1685DP

CCRS485ModBUS RTU

Para grandes sistemas fotovoltaicos até 1000 V CA / 1500 V CC 2 Valores de resposta ajustáveis em separado 200 Ω...200 kΩ Adaptação automática à capacitância de fuga do sistema até 4000 μF Interface Modbus RTU para ligação a sistemas de monitorização Operação fácil de utilizar através de um ecrã integrado O dispositivo é utilizado para o isolamento de grandes sistemas fotovoltaicos até 1000 V AC/DC 1500 V concebidos como sistemas IT. O método de medição especialmente desenvolvido para flutuações lentas de tensão (MPP tracking) monitoriza a resistência de isolamento mesmo em sistemas equipados com grandes painéis solares geradores onde existem capacitâncias de fuga do sistema extremamente elevadas até 4000 µF contra a terra devido a métodos de supressão de interferências. Caraterísticas Ajuste automático a capacitâncias de fuga do sistema muito elevadas até 4000 µF Método de medição especial ideal para sistemas DC em combinação com sistemas de 50 Hz / 60 Hz Valores de resposta Ran1 (alarme 1) e Ran2 (alarme 2) ajustáveis separadamente para pré-aviso e alarme Ecrã LC gráfico de alta resolução para uma excelente legibilidade e registo do estado do aparelho Monitorização da ligação Auto-teste automático do aparelho com mensagem de alarme automática em caso de avaria Representação gráfica da resistência de isolamento ao longo do tempo (isoGraph) Memória de histórico com relógio em tempo real (buffer para 13 dias) para armazenamento de 1023 mensagens de alarme com data e hora Entradas e saídas digitais livremente programáveis Configuração remota de determinados parâmetros através da Internet (COMTRAXX® gateway) Diagnóstico remoto pelo serviço Bender através da Internet Interface RS-485 para troca de dados com outros aparelhos Bender
