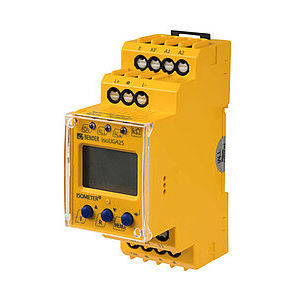

Dispositivo supervisor de isolamento CC ISOMETER® isoUG425

RS485ModBUS RTU

Dispositivo de monitorização do isolamento para sistemas IT DC Circuitos de controlo da aplicação Dois valores de resposta configuráveis separadamente Ecrã LC multifuncional Método de medição passiva sem tensão de medição O ISOMETER® monitoriza a resistência de isolamento assimétrica de sistemas de corrente contínua (sistemas IT) com tensões nominais de 12...120 V. A capacitância de fuga máxima admissível do sistema Ce é de 50 μF. Caraterísticas Monitorização de resistências de isolamento assimétricas para sistemas de corrente contínua não aterrados Medição da tensão do sistema (r.m.s. e DC) com deteção de subtensão e sobretensão Medição das tensões CC do sistema à terra (L+/PE e L-/PE) Adaptação configurável à capacitância de fuga do sistema até 5 μF Atraso de arranque selecionável, atraso de resposta e atraso na libertação Duas gamas de valores de resposta ajustáveis separadamente de 1...100 kΩ (Alarme 1, Alarme 2) Sinalização de alarme através de LEDs (AL1, AL2), um ecrã e relés de alarme (K1, K2) Funcionamento N/C ou N/O dos relés selecionável Indicação do valor medido através de um ecrã LCD multifuncional Possibilidade de ativação da memória de falhas RS-485 (isolado galvanicamente) incluindo os seguintes protocolos: - Interface BMS (Bender measuring device interface) para troca de dados com outros componentes Bender - Modbus RTU - IsoData (para saída contínua de dados) Proteção por palavra-passe para evitar alterações de parâmetros não autorizadas Aplicações Sistemas de bateria simples Sistemas de tensão de controlo DC de tamanho conveniente Circuitos de lâmpadas DC
