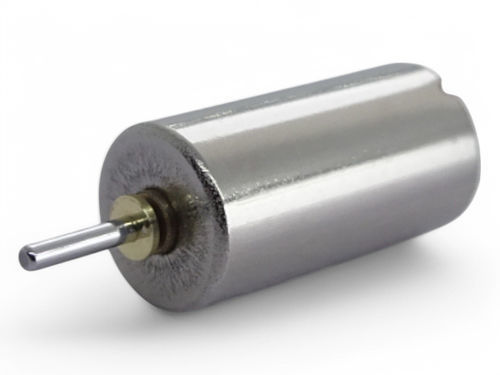

Motor 6 V A6B-22

sem núcleopara aplicações médicassob medida

Visão geral do produto
Motores sem núcleo série A6B (diâmetro externo φ6.0 mm) da C.I. TAKIRON. A série inclui submodelos como A6B-19 e A6B-22. O submodelo A6B-19 é utilizado em endoscópios e outros dispositivos médicos. Materiais de catálogo, desenhos de conjunto e dados CAD estão disponíveis nas seções de materiais/transferências do fabricante no site. Item personalizável disponível: cabo de ligação (lead wire).

Modelos disponíveis (seleção)

• A6B-19
• A6B-22

Série A6B — Tabela da série (linhas selecionadas)
Cabeçalhos: Nome do modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de arranque [mA] | Torque de arranque [mN·m] | Eficiência [%] | Potência [W]
A6B-19 | 6.0 | 12.0 | 1.3 | 14.0 | 9,800 | 18 | 93 | 0.076 | 31.3 | 0.02
A6B-22 | 6.0 | 12.0 | 6.0 | 99.5 | 19,500 | 10 | 60 | 0.123 | 35.1 | 0.063

A6B-19 — Detalhes do produto
Especificações do produto
Nome do modelo: A6B-19
Diâmetro exterior: 6.0 mm
Comprimento: 12.0 mm
Tensão aplicada: 1.3 V
Resistência terminal: - (não especificada na tabela detalhada)
Velocidade sem carga: 9,800 r/m
Corrente sem carga: 18 mA
Corrente de arranque: 93 mA
Torque de arranque: 0.076 mN·m
Eficiência: 31.3 %
Potência: 0.02 W

Itens personalizáveis

• Cabo de ligação (lead wire)

A6B-22 — Detalhes do produto
Especificações do produto
Nome do modelo: A6B-22
Diâmetro exterior: 6.0 mm
Comprimento: 12.0 mm
Tensão aplicada: 6.0 V
Resistência terminal: - (não especificada na tabela detalhada)
Velocidade sem carga: 19,500 r/m
Corrente sem carga: 10 mA
Corrente de arranque: 60 mA
Torque de arranque: 0.123 mN·m
Eficiência: 35.1 %
Potência: 0.063 W

Notas

• Diâmetro exterior da série A6B: φ6.0 mm.
• O fabricante disponibiliza catálogos, desenhos de conjunto e downloads CAD para muitos modelos (fluxos de solicitação de material disponíveis no site).

Características / Especificações técnicas

• Nome da série: A6B series
• Diâmetro exterior: 6.0 mm
• Submodelos típicos: A6B-19, A6B-22
• Dados típicos A6B-19 (elétricos/mecânicos): Tensão aplicada 1.3 V; Velocidade sem carga 9,800 r/m; Corrente sem carga 18 mA; Corrente de arranque 93 mA; Torque de arranque 0.076 mN·m; Eficiência 31.3%; Potência 0.02 W
• Dados típicos A6B-22 (elétricos/mecânicos): Tensão aplicada 6.0 V; Velocidade sem carga 19,500 r/m; Corrente sem carga 10 mA; Corrente de arranque 60 mA; Torque de arranque 0.123 mN·m; Eficiência 35.1%; Potência 0.063 W
• Item personalizável oferecido: cabo de ligação (lead wire)
• Aplicações: inclui uso em endoscópios e dispositivos médicos (referência A6B-19)
