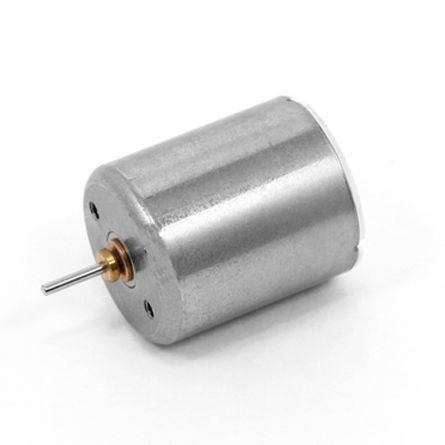

Motor CC A16B-09

12 Vsem núcleocompacto

Série
Série de motores sem núcleo A16B (diâmetro exterior φ16 mm).

Visão geral
Motores DC sem núcleo no formato φ16 mm. Vários submodelos estão disponíveis (exemplos: A16B-33, A16B-31, A16B-29, A16B-27, A16B-25, A16B-22, A16B-10, A16B-09, A16B-07, A16B-04, A16B-03). Aplicações típicas incluem fechaduras eletrônicas (portas de segurança) e outros acionamentos compactos que exigem pequeno diâmetro e opções de tensão variadas.

Tabela da série (modelos selecionados)
Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de arranque [mA] | Torque [mN·m] | Eficiência [%] | Potência [W]
A16B-33 | 16 | 19.2 | 12.0 | - | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10,600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13,500 | 16 | 1,286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69

Itens personalizáveis (série)

• Redutor (gear head)
• Pino de saída (lead pin)
• Fios de saída (lead wire)
• Terminal de aterramento

Notas
Os campos na tabela incluem dimensões mecânicas (diâmetro exterior, comprimento), especificações elétricas (tensão aplicada, resistência do terminal) e valores de desempenho em condição de vazio e em carga máxima (velocidade de rotação, correntes, torque, eficiência, potência). Alguns valores não estão especificados (marcados com "-").

Especificações técnicas

• Nome da série: A16B (motores DC sem núcleo, diâmetro exterior φ16 mm)
• Comprimentos nominais disponíveis: exemplos ~19.2 mm (varia por submodelo)
• Tensões de alimentação típicas: valores comuns incluem 4.5 V, 5.0 V, 12.0 V dependendo do modelo
• Resistência do terminal: dependente do modelo (exemplos de ~1.54 Ω até >30 Ω; algumas entradas não especificadas)
• Velocidades sem carga: de ~4,900 r/m a ~18,600 r/m dependendo do modelo e tensão
• Correntes sem carga e correntes de arranque: muito dependentes do modelo (exemplos: corrente sem carga de alguns mA a dezenas de mA; correntes de arranque de ~150 mA a vários A para alguns modelos)
• Torque máximo e potência: especificados por modelo em mN·m e W (exemplos: torque até ~7.86 mN·m, potência até ~3.23 W)
• Opções de personalização: redutores, escolha de pino de saída, opções de fios, terminal de aterramento
