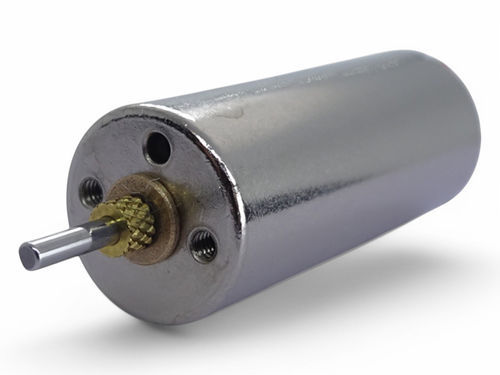

Motor CC A12C-11

6 Vsem núcleocompacto

Série do produto
Motor coreless série A12C (diâmetro externo φ12,4 mm). Disponível em várias comprimentos axiais e variantes elétricas para aplicações de acionamento compacto e de precisão.

Lista de modelos e especificações
Os modelos são oferecidos em três comprimentos axiais: 21,5 mm, 24,8 mm e 30,8 mm.

• Comprimento 21,5 mm: A12C-37, A12C-33, A12C-32, A12C-30, A12C-23, A12C-20, A12C-14, A12C-13
• Comprimento 24,8 mm: A12C-36, A12C-31
• Comprimento 30,8 mm: A12C-40, A12C-38, A12C-35, A12C-34, A12C-29, A12C-28, A12C-25, A12C-24, A12C-22, A12C-18, A12C-17, A12C-16, A12C-15, A12C-12, A12C-11, A12C-07, A12C-05

Parâmetros típicos fornecidos para cada submodelo: comprimento axial (mm), tensão aplicada (V), resistência de terminais (Ω), rotação sem carga (r/min), corrente sem carga (mA), corrente de partida (mA), torque de partida (mN·m), eficiência (%) e potência (W).
Exemplo: A12C-31 — Ø12,4 mm, L 24,8 mm, 11,1 V, resistência de terminais 2,40 Ω, rotação sem carga 24.800 r/min, potência 12,6 W.

Itens personalizáveis (comuns aos modelos)

• Redutor (gear head)
• Pino de saída
• Fio de ligação
• Terminal de terra

Notas

• As tabelas acima mostram as especificações elétricas e mecânicas publicadas por submodelo da série A12C (diâmetro externo 12,4 mm).
• Valores exibidos por modelo: diâmetro externo, comprimento axial, tensão aplicada, resistência de terminais, rotação e corrente sem carga, corrente e torque de partida, eficiência e potência.

Especificações técnicas

• Nome da série: A12C
• Diâmetro externo: 12,4 mm
• Modelos: (conforme listado acima)
• Dados típicos por modelo: comprimento (mm), tensão aplicada (V), resistência de terminais (Ω), rotação sem carga (r/min), corrente sem carga (mA), corrente de partida (mA), torque de partida (mN·m), eficiência (%) e potência (W)
• Itens personalizáveis: redutor, pino de saída, fio de ligação, terminal de terra
