Motor CC A12C-33
3 Vsem núcleosob medida

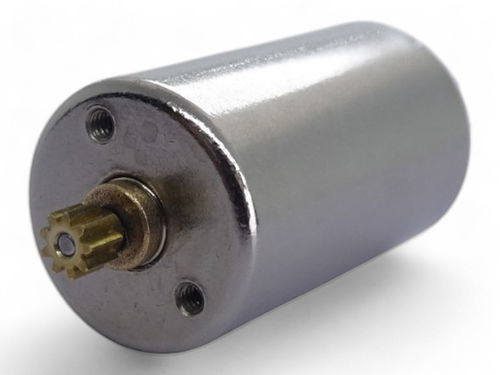

Motor CC - A12C-33 - C.I. Takiron - 3 V / sem núcleo / sob medida
Motor CC - A12C-33 - C.I. Takiron - 3 V / sem núcleo / sob medida
Motor CC - A12C-33 - C.I. Takiron - 3 V / sem núcleo / sob medida - imagem - 2
Motor CC - A12C-33 - C.I. Takiron - 3 V / sem núcleo / sob medida - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da C.I. Takiron

Características

Tipo
CC
Tensão
3 V
Construção
sem núcleo
Outras características
sob medida
Potência

0,23 W
(0 hp)

Intensidade de corrente

7 mA, 317 mA

Torque

0,00163 Nm
(0,001202 ft.lb)

Velocidade de rotação

5.310 rpm
(33.363,714 rad.min-1)

Diâmetro

12,4 mm
(0,49 in)

Descrição

Visão geral
A série A12C inclui motores DC coreless com diâmetro externo de 12,4 mm e diferentes comprimentos e especificações elétricas por submodelo. Os submodelos são usados em aplicações como aparelhos odontológicos (ex.: A12C-30), câmeras SLR (ex.: A12C-31) e câmeras de vigilância (ex.: A12C-20). Dados elétricos e mecânicos detalhados, desenhos externos e arquivos CAD estão disponíveis por submodelo.

Especificações da série (tabela resumo)
Nome do modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência de terminais [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque máximo [mN･m] | Eficiência [%] | Potência [W]
A12C-37 | 12.4 | 21.5 | 9.2 | - | 21,500 | 30 | 3,016 | 12.1 | 81 | 6.8
A12C-33 | 12.4 | 21.5 | 3.0 | - | 5,310 | 7 | 317 | 1.63 | 72.5 | 0.23
A12C-32 | 12.4 | 21.5 | 9.2 | - | 24,800 | 40 | 3,450 | 11.9 | 79.6 | 7.76
A12C-30 | 12.4 | 21.5 | 3.7 | - | 20,200 | 40 | 3,936 | 6.75 | 80.9 | 3.57
A12C-23 | 12.4 | 21.5 | 6.0 | - | 18,400 | 40 | 1,555 | 4.6 | 70.5 | 2.21
A12C-20 | 12.4 | 21.5 | 6.0 | - | 5,820 | 4 | 211 | 1.99 | 74.3 | 0.3
A12C-14 | 12.4 | 21.5 | 12.0 | - | 10,400 | 16 | 245 | 2.36 | 55.4 | 0.64
A12C-13 | 12.4 | 21.5 | 6.0 | - | 19,200 | 50 | 2,069 | 5.88 | 71.3 | 2.96
A12C-36 | 12.4 | 24.8 | 6.0 | - | 20,100 | 45 | 3,750 | 10.4 | 79.3 | 5.5
A12C-31 | 12.4 | 24.8 | 11.1 | - | 24,800 | 35 | 4,620 | 19.4 | 83.3 | 12.6
A12C-40 | 12.4 | 30.8 | 6.0 | - | 11,200 | 25 | 1,923 | 9.58 | 78.5 | 2.81
A12C-38 | 12.4 | 30.8 | 11.1 | - | 18,000 | 25 | 3,895 | 22.6 | 84.6 | 10.7
A12C-35 | 12.4 | 30.8 | 6.0 | - | 17,000 | 40 | 4,800 | 15.9 | 82.6 | 7.08
A12C-34 | 12.4 | 30.8 | 5.0 | - | 8,400 | 20 | 1,190 | 6.54 | 75.8 | 1.4
A12C-29 | 12.4 | 30.8 | 12.0 | - | 10,000 | 12 | 850 | 9.47 | 77.6 | 2.48
A12C-28 | 12.4 | 30.8 | 9.0 | - | 19,700 | 35 | 5,000 | 21.5 | 84 | 11.1
A12C-25 | 12.4 | 30.8 | 6.0 | - | 13,000 | 35 | 2,640 | 11.3 | 78.3 | 3.86
A12C-24 | 12.4 | 30.8 | 6.0 | - | 11,000 | 30 | 2,200 | 11.1 | 78 | 3.21
A12C-22 | 12.4 | 30.8 | 6.0 | - | 5,900 | 10 | 410 | 3.79 | 71.2 | 0.59
A12C-18 | 12.4 | 30.8 | 3.6 | - | 14,650 | 65 | 4,375 | 9.96 | 77.1 | 3.82
A12C-17 | 12.4 | 30.8 | 8.0 | - | 13,650 | 27 | 2,462 | 13.5 | 80.2 | 4.82
A12C-16 | 12.4 | 30.8 | 7.4 | - | 15,000 | 40 | 2,902 | 13.3 | 77.9 | 5.22
A12C-15 | 12.4 | 30.8 | 12.0 | - | 10,200 | 15 | 545 | 5.8 | 69.6 | 1.55
A12C-12 | 12.4 | 30.8 | 9.0 | - | 20,500 | 50 | 5,455 | 22.5 | 81.8 | 12.1
A12C-11 | 12.4 | 30.8 | 6.0 | - | 14,200 | 30 | 3,781 | 15 | 83 | 5.58
A12C-07 | 12.4 | 30.8 | 6.0 | - | 20,400 | 65 | 6,000 | 16.5 | 80.3 | 8.81

Itens personalizáveis (por submodelo)
  • Caixa de engrenagens
  • Pino de saída
  • Fio condutor
  • Terminal de aterramento

Notas
Cada submodelo apresenta dados elétricos e mecânicos por modelo nas tabelas da série. Desenhos externos e arquivos CAD estão disponíveis por submodelo.

Características / especificações técnicas
  • Nome da série: A12C
  • Diâmetro externo: 12.4 mm
  • Submodelos: A12C-37, -33, -32, -30, -23, -20, -14, -13, -36, -31, -40, -38, -35, -34, -29, -28, -25, -24, -22, -18, -17, -16, -15, -12, -11, -07, -05, etc.
  • Tensões aplicadas típicas e resistências de terminais variam por submodelo (ver tabela para cada modelo)
  • Velocidades sem carga variam de alguns milhares r/m a mais de 30.000 r/m dependendo do modelo
  • Opções de personalização: caixas de engrenagens, pinos de saída, fios condutores, terminais de aterramento
