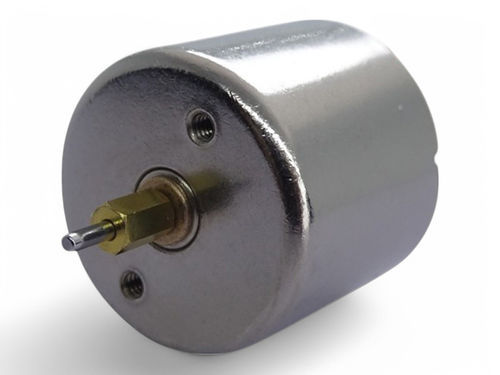

Motor CC A17B-43

de corrente contínua3,7 Vsem núcleo

Visão geral A série A17B de motores sem núcleo da C.I. TAKIRON é uma família de motores DC sem núcleo de φ17,4 mm de diâmetro exterior que oferece vários submodelos optimizados para diferentes tensões, comprimentos e pontos de desempenho. A série inclui modelos como o A17B-43 (utilizado como sub-modelo em máscaras equipadas com ventoinhas eléctricas) e muitas variantes que abrangem diferenças de comprimento, tensão aplicada, resistência terminal, velocidade sem carga, correntes, binário, eficiência e saída. São fornecidos desenhos esquemáticos e dados CAD para integração e avaliação do projeto. Tabela de Séries de Produtos (colunas: Modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade em vazio [r/m] | Corrente em vazio [mA] | Corrente de arranque [mA] | Binário de arranque [mN･m] | Eficiência [%] | Saída [W]) Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência do terminal [Ω] | Velocidade sem carga [r/m] | Corrente sem carga [mA] | Corrente de arranque [mA] | Binário de arranque [mN･m] | Eficiência [%] | Saída [W] A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22 A17B-42 | 17.4 | 15.8 | 4.8 | 1.70 | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29 A17B-33 | 17.4 | 15.8 | 4.5 | 1.73 | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84 A17B-28 | 17.4 | 15.8 | 4.8 | 3.69 | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51 A17B-19 | 17.4 | 15.8 | 4.5 | 6.4 | 10,300 | 20 | 703 | 2.77 | 69.1 | 0.75 A17B-18 | 17.4 | 15.8 | 4.5 | 4.7 | 12,100 | 20 | 957 | 3.26 | 73.2 | 1.03 A17B-44 | 17.4 | 18.4 | 12.0 | 7.8 | 17,900 | 15 | 1,535 | 9.63 | 81.2 | 4.52 A17B-41 | 17.4 | 18.4 | 18.0 | 13.4 | 22,300 | 16 | 1,340 | 10.1 | 79.3 | 5.89 A17B-40 | 17.4 | 18.4 | 12.0 | 5.19 | 22,000 | 25 | 2,310 | 11.77 | 80.3 | 6.78 A17B-39 | 17.4 | 18.4 | 7.4 | 2.90 | 18,100 | 20 | 2,550 | 9.80 | 83.1 | 4.65 A17B-37 | 17.4 | 18.4 | 5.5 | 2.09 | 17,850 | 25 | 2,630 | 7.59 | 81.5 | 3.55 A17B-35 | 17.4 | 18.4 | 12.0 | 7.00 | 20,200 | 15 | 1,715 | 9.56 | 82.2 | 5.06 A17B-34 | 17.4 | 18.4 | 9.0 | 4.39 | 19,100 | 20 | 2,050 | 9.05 | 81.2 | 4.52 A17B-30 | 17.4 | 18.4 | 4.5 | 1.45 | 14,500 | 20 | 3,100 | 9.07 | 84.6 | 3.44 A17B-29 | 17.4 | 18.4 | 7.4 | 2.35 | 22,000 | 30 | 3,150 | 9.93 | 81.4 | 5.72 A17B-27 | 17.4 | 18.4 | 4.8 | 1.90 | 17,500 | 25 | 2,535 | 6.51 | 81.1 | 2.98 A17B-26 | 17.4 | 18.4 | 4.8 | 2.28 | 15,000 | 25 | 2,110 | 6.30 | 79.4 | 2.47 A17B-25 | 17.4 | 18.4 | 4.5 | 1.26 | 16,350 | 30 | 3,570 | 9.23 | 82.5 | 3.95 A17B-24 | 17.4 | 18.4 | 4.5 | 1.26 | 15,400 | 27 | 3,571 | 9.82 | 83.4 | 3.96 A17B-23 | 17.4 | 18.4 | 4.5 | 1.28 | 18,400 | 35 | 3,516 | 8.05 | 81.0 | 3.88 A17B-22 | 17.4 | 18.4 | 6.0 | 2.15 | 19,000 | 25 | 2,791 | 8.27 | 82.0 | 4.11 A17B-21 | 17.4 | 18.4 | 4.5 | 1.43 | 16,500 | 26 | 3,147 | 8.06 | 82.6 | 3.48 A17B-20 | 17.4 | 18.4 | 4.5 | 3.40 | 10,600 | 16 | 1,324 | 5.24 | 79.2 | 1.45 A17B-17 | 17.4 | 18.4 | 4.5 | 0.30 | 13,800 | 21 | 1,500 | 4.54 | 77.7 | 1.64 A17B-16 | 17.4 | 18.4 | 4.5 | 2.00 | 15,100 | 25 | 2,250 | 6.26 | 80.0 | 2.48 A17B-11 | 17.4 | 18.4 | 4.5 | 2.8 | 12,000 | 25 | 1,607 | 5.58 | 76.6 | 1.75 Itens personalizáveis

• Pino de chumbo
• Fio de chumbo
• Terminal de aterramento

Notas Desenhos esquemáticos, dados CAD e materiais de catálogo estão disponíveis para muitos modelos desta série. Vários modelos incluem variantes do tipo vibração (com pesos anexados) e modelos com opções de cabeça de engrenagem. O sub-modelo A17B-43 é citado para utilização em máscaras equipadas com ventilador elétrico. Caraterísticas / especificações técnicas

• Série: Série A17B (micromotores DC sem núcleo)
• Diâmetro externo típico: 17,4 mm
• Comprimentos: geralmente variantes de 15,8 mm e 18,4 mm em todos os submodelos
• Tensões aplicadas: variam de ~3,7 V até 18 V, dependendo do modelo
• Resistência terminal: varia de acordo com o modelo (aprox. 0.30 Ω a >13 Ω nas variantes listadas)
• Velocidades em vazio: até ~22.000 r/m para os modelos de tensão mais elevada
• Correntes e binários de arranque: variam fortemente consoante o modelo; os valores são indicados por modelo na tabela de séries de produtos acima
• As potências e eficiências de saída típicas são indicadas por modelo na tabela acima
