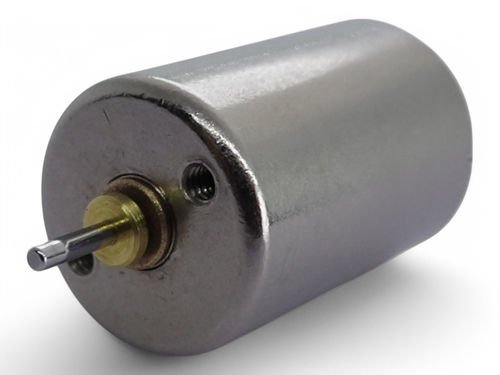

Motor CC A12B-37

9 Vsem núcleosob medida

Visão geral da série
Série de motores coreless A12B (diâmetro externo φ12 mm). A série inclui vários submodelos otimizados para diferentes tensões aplicadas, velocidades e características de torque. Itens personalizáveis disponíveis: gear head, lead pin, lead wire, grounding terminal.

Série de produtos - modelos principais (tabela)
Nome do modelo | Diâmetro externo [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência terminal [Ω] | Velocidade sem carga [r/min] | Corrente sem carga [mA] | Corrente de partida [mA] | Torque de partida [mN·m] | Eficiência máx. [%] | Potência máx. [W]
A12B-24 | 12 | 15.5 | 4.5 | 4.1 | 23,800 | 45 | 1,100 | 1.83 | 63.6 | 1.14
A12B-37 | 12 | 18.1 | 9.0 | 65.2 | 8,860 | 5 | 138 | 1.24 | 65.6 | 0.29
A12B-36 | 12 | 18.1 | 12.0 | 122.4 | 10,240 | 4 | 98 | 1.01 | 63.7 | 0.27
A12B-35 | 12 | 18.1 | 3.0 | 24.0 | 5,100 | 8 | 125 | 0.62 | 55.8 | 0.08
A12B-33 | 12 | 18.1 | 3.0 | 40.0 | 3,600 | 5 | 75 | 0.52 | 55.0 | 0.05
A12B-32 | 12 | 18.1 | 4.5 | 2.4 | 19,250 | 35 | 1,870 | 4.02 | 74.5 | 2.03
A12B-27 | 12 | 18.1 | 3.0 | 10.3 | 7,750 | 12 | 291 | 0.99 | 63.5 | 0.20

Detalhes do produto individual (selecionados)
A12B-24 — Especificações do produto
Nome do modelo: A12B-24
Diâmetro externo [mm]: 12
Comprimento [mm]: 15.5
Tensão aplicada [V]: 4.5
Resistência terminal [Ω]: 4.1
Velocidade sem carga [r/min]: 23,800
Corrente sem carga [mA]: 45
Corrente de arranque [mA]: 1,100
Torque de arranque [mN·m]: 1.83
Eficiência máx. [%]: 63.6
Potência [W]: 1.14

A12B-37 — Especificações do produto
Nome do modelo: A12B-37
Diâmetro externo [mm]: 12
Comprimento [mm]: 18.1
Tensão aplicada [V]: 9.0
Resistência terminal [Ω]: 65.2
Velocidade sem carga [r/min]: 8,860
Corrente sem carga [mA]: 5
Corrente de arranque [mA]: 138
Torque de arranque [mN·m]: 1.24
Eficiência máx. [%]: 65.6
Potência [W]: 0.29

Itens personalizáveis

• Gear head (redutor)
• Lead pin (pino de saída)
• Lead wire (fio de ligação)
• Grounding terminal (terminal de aterramento)

Aplicações / Observações
A série A12B cobre uma faixa de tensões aplicadas (desde tipos de baixa tensão ≈3.0 V até 12.0 V e além) e é adequada quando é necessário um formato de motor coreless φ12 mm. Os submodelos fazem trade-offs entre velocidade, torque e eficiência conforme a resistência terminal e a tensão aplicada. Desenhos de conjunto e dados CAD são indicados como disponíveis para download na documentação do produto.

Características técnicas / especificações

• Série: A12B (diâmetro externo φ12 mm)
• Submodelos disponíveis: A12B-24, A12B-37, A12B-36, A12B-35, A12B-33, A12B-32, A12B-27
• Parâmetros-chave por modelo: diâmetro externo, comprimento, tensão aplicada, resistência terminal, velocidade e corrente sem carga, corrente e torque de partida, eficiência máxima, potência máxima
• Itens personalizáveis: gear head, lead pin, lead wire, grounding terminal
• Casos de uso típicos: aplicações médicas, ópticas, hobby, segurança e industriais que requerem motores coreless de pequeno diâmetro
