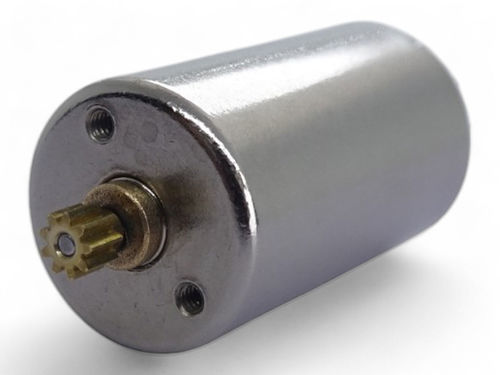

Motor CC A12C-32

sem núcleo

Visão geral
A série A12C de motores coreless (diâmetro exterior φ12,4 mm) da C.I. TAKIRON. A série agrupa múltiplos submodelos usados em dispositivos de tratamento dentário, câmaras reflex, câmaras de vigilância e outras aplicações ópticas, médicas e de hobby. Páginas de produto individuais disponibilizam especificações detalhadas, desenhos externos e dados CAD para download.

Modelos disponíveis e dados nominais principais (por modelo)
Modelo | Diâmetro exterior [mm] | Comprimento [mm] | Tensão aplicada [V] | Resistência de terminal [Ω] | Velocidade de rotação [r/min] | Corrente sem carga [mA] | Corrente de arranque [mA] | Torque [mN･m] | Eficiência [%] | Potência [W]
A12C-37 | 12,4 | 21,5 | 9,2 | 3,05 | 21,500 | 30 | 3,016 | 12,1 | 81 | 6,8
A12C-33 | 12,4 | 21,5 | 3,0 | 9,47 | 5,310 | 7 | 317 | 1,63 | 72,5 | 0,23
A12C-32 | 12,4 | 21,5 | 9,2 | 2,67 | 24,800 | 40 | 3,450 | 11,9 | 79,6 | 7,76
A12C-30 | 12,4 | 21,5 | 3,7 | 0,94 | 20,200 | 40 | 3,936 | 6,75 | 80,9 | 3,57
A12C-23 | 12,4 | 21,5 | 6,0 | 3,86 | 18,400 | 40 | 1,555 | 4,6 | 70,5 | 2,21
A12C-20 | 12,4 | 21,5 | 6,0 | 28,5 | 5,820 | 4 | 211 | 1,99 | 74,3 | 0,3
A12C-14 | 12,4 | 21,5 | 12,0 | 49,0 | 10,400 | 16 | 245 | 2,36 | 55,4 | 0,64
A12C-13 | 12,4 | 21,5 | 6,0 | 2,9 | 19,200 | 50 | 2,069 | 5,88 | 71,3 | 2,96
A12C-36 | 12,4 | 24,8 | 6,0 | 1,60 | 20,100 | 45 | 3,750 | 10,4 | 79,3 | 5,5
A12C-31 | 12,4 | 24,8 | 11,1 | 2,40 | 24,800 | 35 | 4,620 | 19,4 | 83,3 | 12,6
A12C-40 | 12,4 | 30,8 | 6,0 | 3,12 | 11,200 | 25 | 1,923 | 9,58 | 78,5 | 2,81
A12C-38 | 12,4 | 30,8 | 11,1 | 2,85 | 18,000 | 25 | 3,895 | 22,6 | 84,6 | 10,7
A12C-35 | 12,4 | 30,8 | 6,0 | 1,25 | 17,000 | 40 | 4,800 | 15,9 | 82,6 | 7,08
A12C-34 | 12,4 | 30,8 | 5,0 | 4,20 | 8,400 | 20 | 1,190 | 6,54 | 75,8 | 1,4
A12C-29 | 12,4 | 30,8 | 12,0 | 14,1 | 10,000 | 12 | 850 | 9,47 | 77,6 | 2,48
A12C-28 | 12,4 | 30,8 | 9,0 | 1,80 | 19,700 | 35 | 5,000 | 21,5 | 84,0 | 11,1
A12C-25 | 12,4 | 30,8 | 6,0 | 2,27 | 13,000 | 35 | 2,640 | 11,3 | 78,3 | 3,86
A12C-24 | 12,4 | 30,8 | 6,0 | 2,73 | 11,000 | 30 | 2,200 | 11,1 | 78,0 | 3,21
A12C-22 | 12,4 | 30,8 | 6,0 | 14,6 | 5,900 | 10 | 410 | 3,79 | 71,2 | 0,59
A12C-18 | 12,4 | 30,8 | 3,6 | 0,82 | 14,650 | 65 | 4,375 | 9,96 | 77,1 | 3,82
A12C-17 | 12,4 | 30,8 | 8,0 | 3,25 | 13,650 | 27 | 2,462 | 13,5 | 80,2 | 4,82
A12C-16 | 12,4 | 30,8 | 7,4 | 2,55 | 15,000 | 40 | 2,902 | 13,3 | 77,9 | 5,22
A12C-15 | 12,4 | 30,8 | 12,0 | 22,0 | 10,200 | 15 | 545 | 5,8 | 69,6 | 1,55
A12C-12 | 12,4 | 30,8 | 9,0 | 1,65 | 20,500 | 50 | 5,455 | 22,5 | 81,8 | 12,1
A12C-11 | 12,4 | 30,8 | 6,0 | 1,59 | 14,200 | 30 | 3,781 | 15 | 83 | 5,58
A12C-07 | 12,4 | 30,8 | 6,0 | 1,0 | 20,400 | 65 | 6,000 | 16,5 | 80,3 | 8,81
A12C-05 | 12,4 | 30,8 | 6,0 | 1,5 | 15,000 | 45 | 4,000 | 14,9 | 79,9 | 5,87

Itens personalizáveis (série)

• Redutor
• Pino de contato
• Fio de saída
• Terminal de aterramento

Observações
As páginas de cada modelo incluem galerias de imagens, vídeo do produto quando disponível, tabelas de especificações detalhadas e links para desenhos externos e dados CAD para download. A listagem da série não exibe preços nem códigos EAN.
