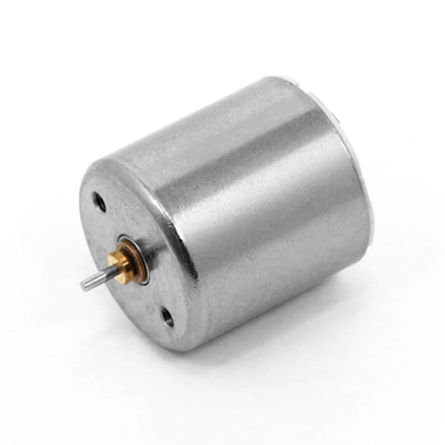

Motor CC A17B-44

12 Vsem núcleopequeno

Visão geral
A série A17B de motores DC sem núcleo (diâmetro exterior Ø17,4 mm) fabricada pela C.I. TAKIRON. Estes motores miniaturizados sem núcleo destinam-se a aplicações de ventilação e pequenos ventiladores em dispositivos compactos, como máscaras com ventilador e outros aparelhos pequenos. Existem vários submodelos com diferentes comprimentos, tensões e características de desempenho. Imagens detalhadas, desenhos gerais, vídeo de demonstração e dados CAD estão disponíveis para apoiar o desenho e a avaliação.

Produto principal — A17B-43: Especificações do produto

• Modelo: A17B-43
• Diâmetro exterior: 17,4 mm
• Comprimento: 15,8 mm
• Tensão aplicada: 3,7 V
• Resistência de terminal: 1,50 Ω
• Velocidade sem carga: 16.140 r/min
• Corrente em vazio: 32 mA
• Corrente de partida: 2.467 mA
• Torque de arranque: 5,26 mN·m
• Eficiência máxima: 78,5 %
• Potência máxima: 2,22 W

Outras referências relevantes da série A17B (resumo)
A série inclui numerosas variantes (ex.: A17B-44, -43, -42, -41, -40, -39, -37, -35, -34, -33, -30, -29, -28, -27, -26, -25, -24, -23, -22, -21, -20, -19, -18, -17, -16, -11, -08, -07). As variantes diferem principalmente no comprimento do motor, tensão aplicada e parâmetros de desempenho resultantes (velocidade, corrente, torque, eficiência e potência), permitindo a seleção adequada para aplicações de ventilação compacta e micromecatrónica.

Itens personalizáveis

• Pino de saída
• Fio de ligação
• Terminal de aterramento

Notas
Desenhos de conjunto, dados CAD, vídeo de demonstração e materiais de catálogo são fornecidos e referenciados nas páginas de produto para auxiliar engenheiros e projetistas na integração e avaliação.

Especificações técnicas

• Série: A17B (diâmetro exterior: 17,4 mm)
• Tensões nominais principais na série: ex. 3,7 V (A17B-43) e outras variantes
• Resistência terminal típica (ex. A17B-43): 1,50 Ω
• Velocidade sem carga (ex. A17B-43): 16.140 r/min
• Corrente sem carga (ex. A17B-43): 32 mA
• Corrente e torque de partida (ex. A17B-43): 2.467 mA; 5,26 mN·m
• Eficiência máxima (ex. A17B-43): 78,5 %
• Potência máxima (ex. A17B-43): 2,22 W
• Vários submodelos disponíveis com comprimentos e pontos de desempenho variados
• Entregáveis disponíveis: desenhos de conjunto, dados CAD, vídeo de demonstração e materiais de catálogo
